設備用途：

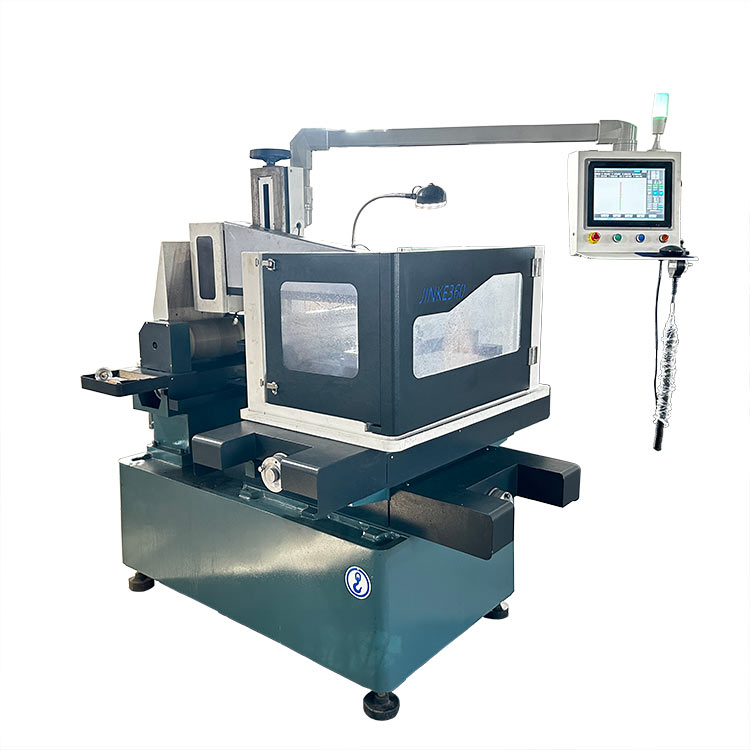

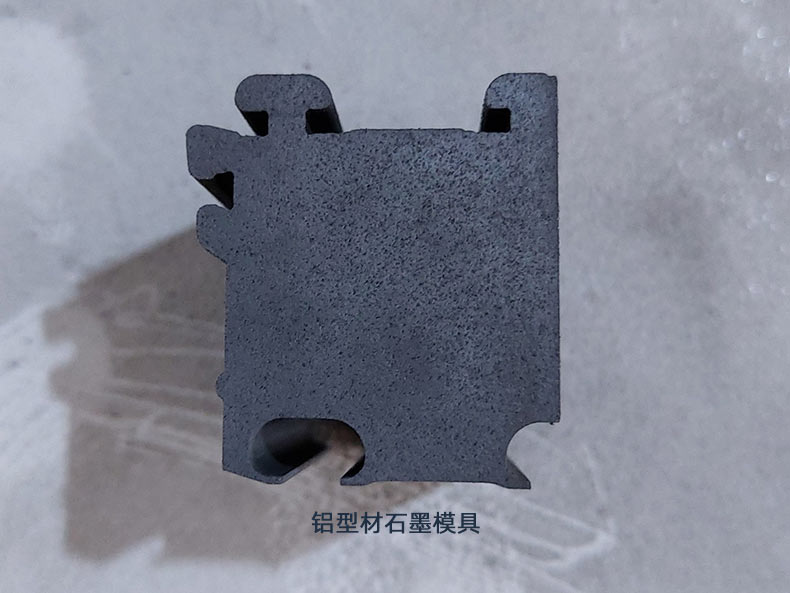

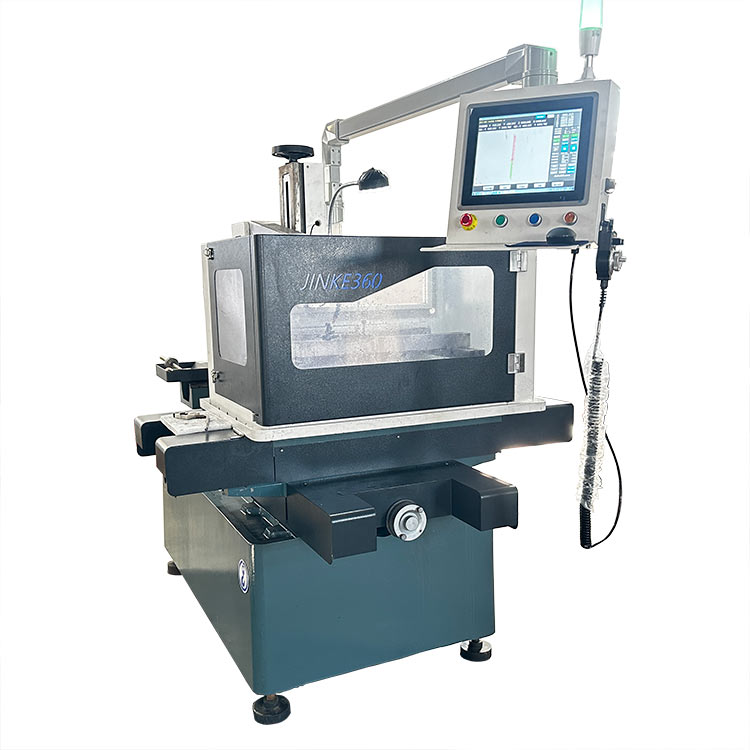

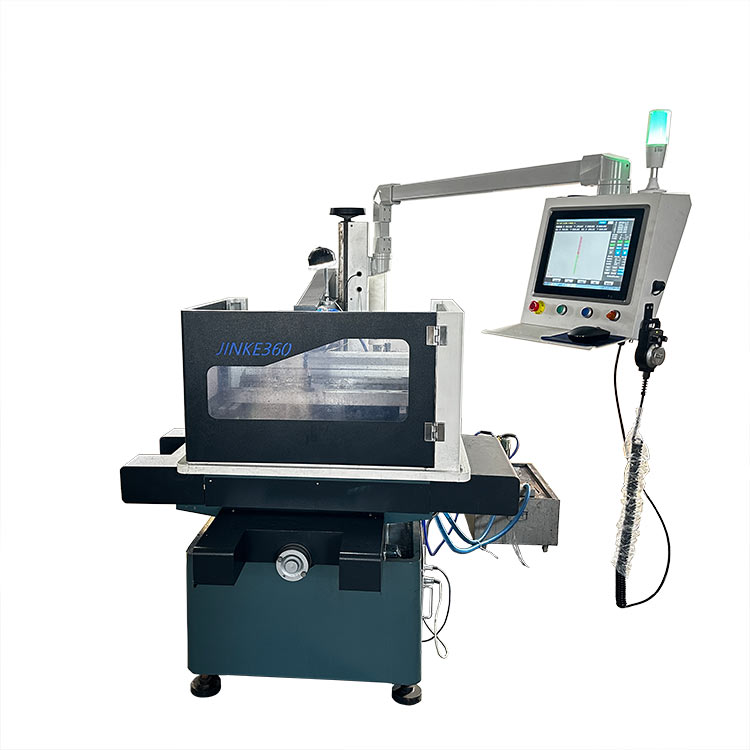

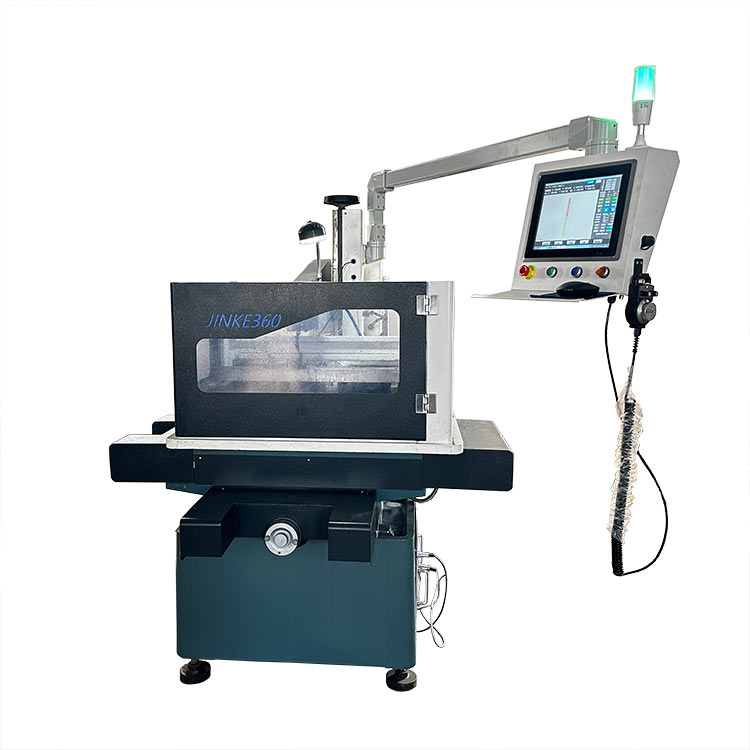

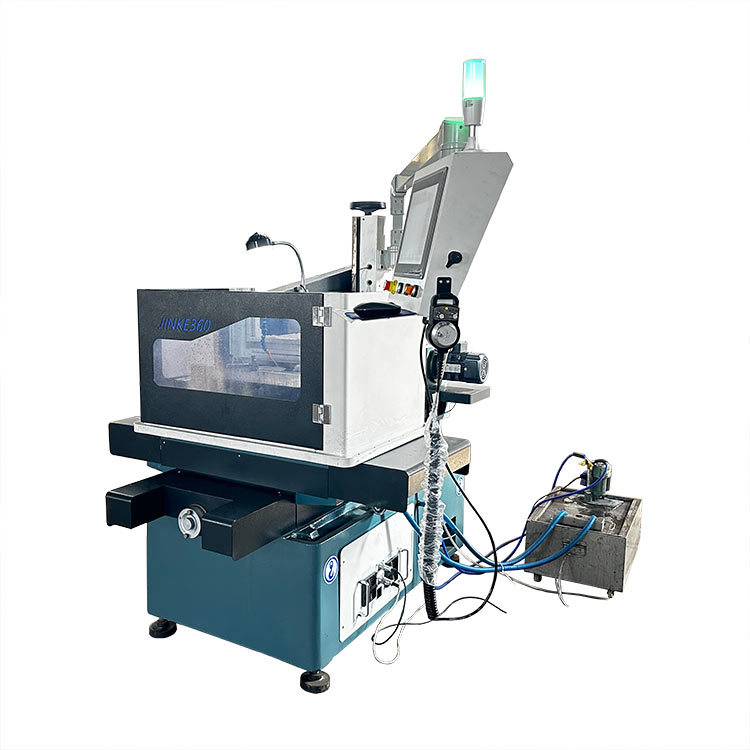

GKCX3429P型往復循環走絲式金剛石線切形切片機，廣泛用于硬度小于金剛石的各類脆性材料的截斷、取片、去頭尾、異形切割加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石、地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石瑪瑙等等。

加工能力：

290mm×340mm×190mm

產品結構：

立式豎切，單線，往復走絲，切片，切形狀。

性能優點：

1）能對各類脆性材料完成截斷、取頭尾、切片、異形切割等操作。
2）整機主體采用傳統鑄件，結構穩定性好，確保剛性和長期精度。
3）配置數顯操作平臺，伺服電機控制進給速度，PLC觸摸屏操作，實現半自動切割。
4）附加的智能功能：故障報警自診斷功能，幫助用戶輕松解決使用過程中遇到的問題。
5）主導輪采用伺服電機驅動，線速度可調節，切割進給速度可調節，且振動小、噪音低、能耗低。
6）可取芯切割。
7）采用規格0.25~0.45mm金剛石線切割，能滿足90%以上脆性材料的切割需求。
8）本機床有絲筒、X軸、Y軸、旋轉軸和水泵5個電機，總功率不足2KW,消耗功率在2KW以內，其他工具機床動則十幾KW的消耗。
9）設備操作簡便易掌握，作業人員上崗培訓時間短。
10）配有自動上線裝置，換線簡單。
11）設備結構緊湊占地面積少，維護成本低。

性能特點：

1）設備可連接物聯網。把設備聯網，用戶通過手機就可以操控設備和查看設備運行情況。
2）可以選購是否增加生產中心平臺功能，實現多臺設備展示在一個平臺上，實現數據統一、流程統一、生產統一規范。多站一人完成監控，降低運營成本。

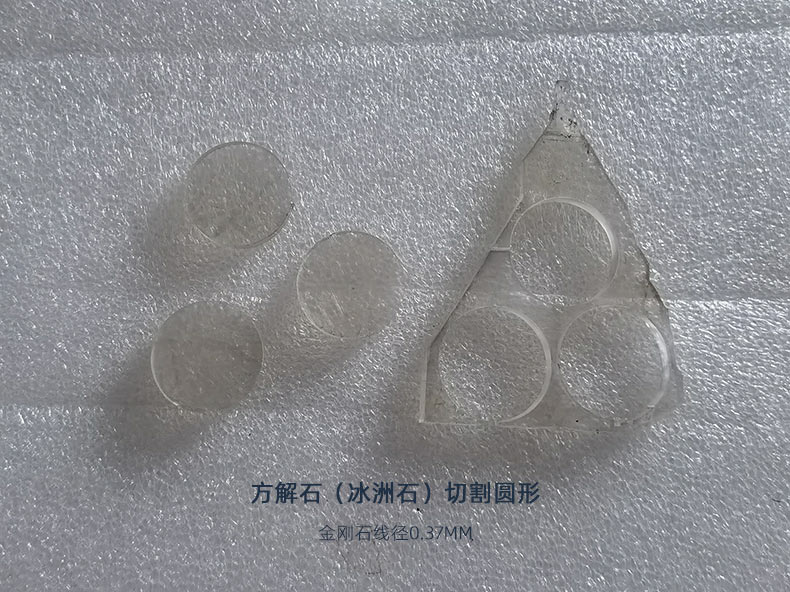

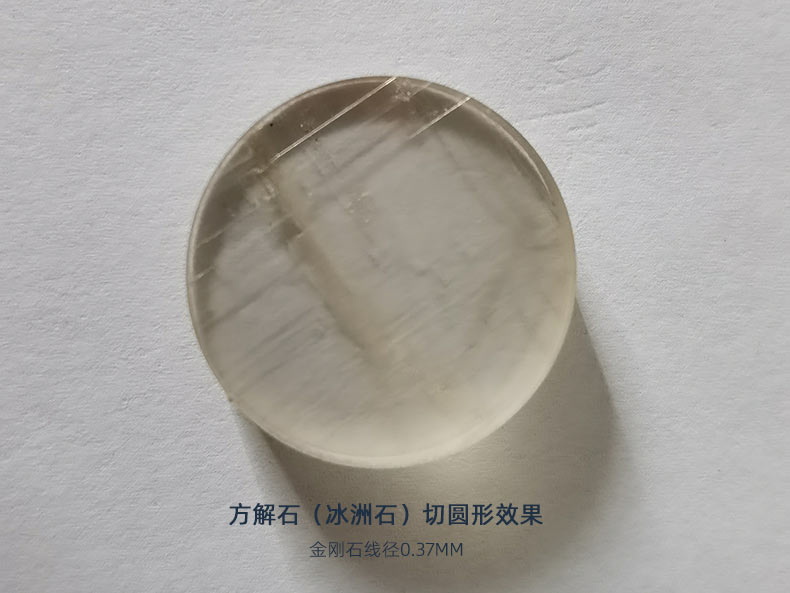

3）切形數控系統全部升級為切形切片系統，集成了切片和切形兩種控制形式。既可以導入CAD/CAXA生成的DXF文件，做好軌跡規劃后按圖切割各種復雜異形，也可以直接輸入?yún)?shù)快速進行切片。（定制款切形機除外）

4）干切、濕切均可。

5）控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。

6）外觀可選擇開放式、半封閉、和全封閉鈑金護罩。

7）用戶可根據自己的材料方便選擇增加旋轉臺、送料臺等附件。

產品特點

1）鑄件采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行多次時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。

2）導軌全部采用GCr15A優質軸承鋼，經過多道嚴密熱處理工序，組織結構穩定，淬火硬度在HRC45-58之間，保證導軌的精度及耐磨性。

3）工作臺托板采用知名廠家生產制造高精密滾珠絲桿，摩擦力小，精度高、運行平穩、耐磨性強、精度保持性好，使用壽命長。

4）XY托板采用混合步進電機，扭矩大，細分數高，定位精度高。

5）為了確保設備的高精度穩定性，我公司采用高精度光學尺及英國雷尼紹激光干涉儀對每臺設備的精度和定位精度進行檢測，保證了設備高精度使用的可靠性和壽命。
