設備用途：

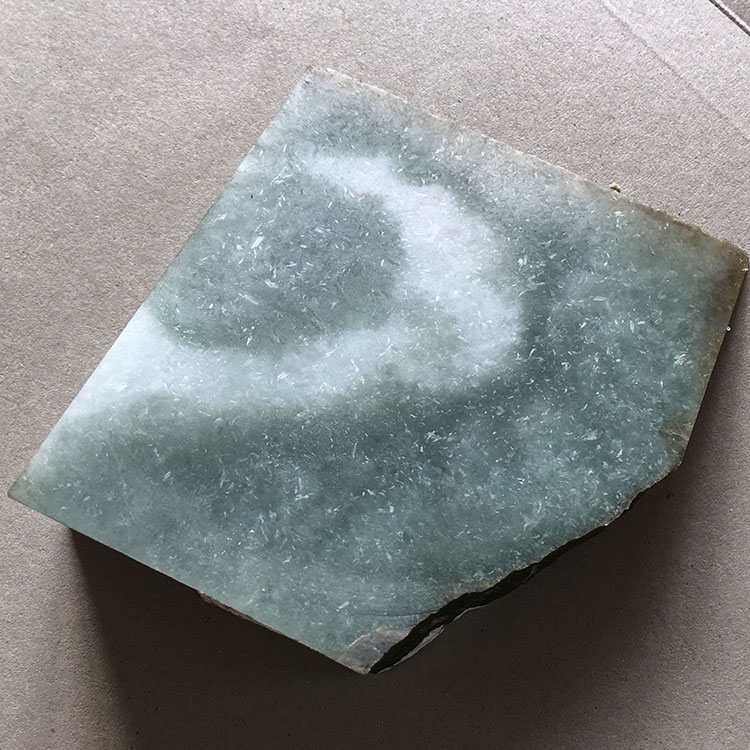

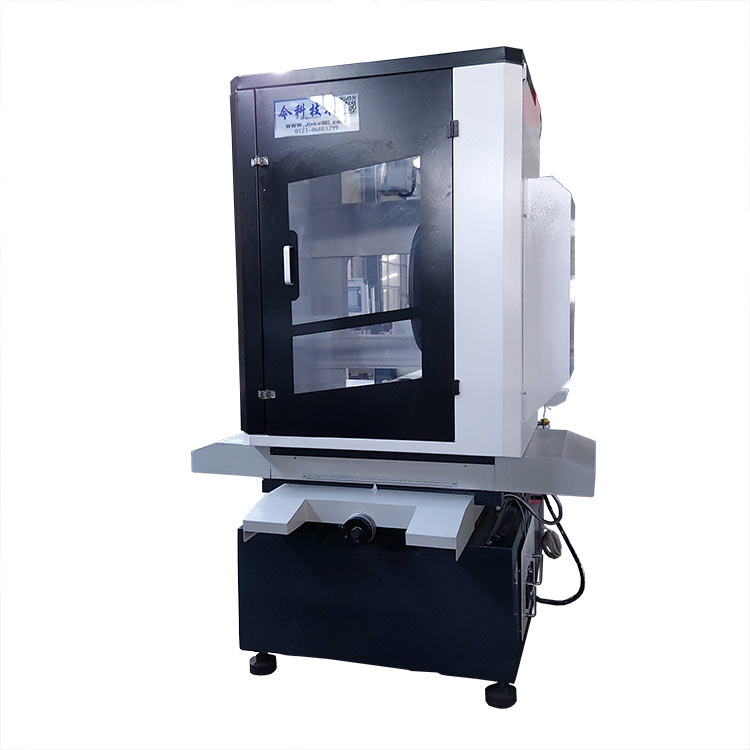

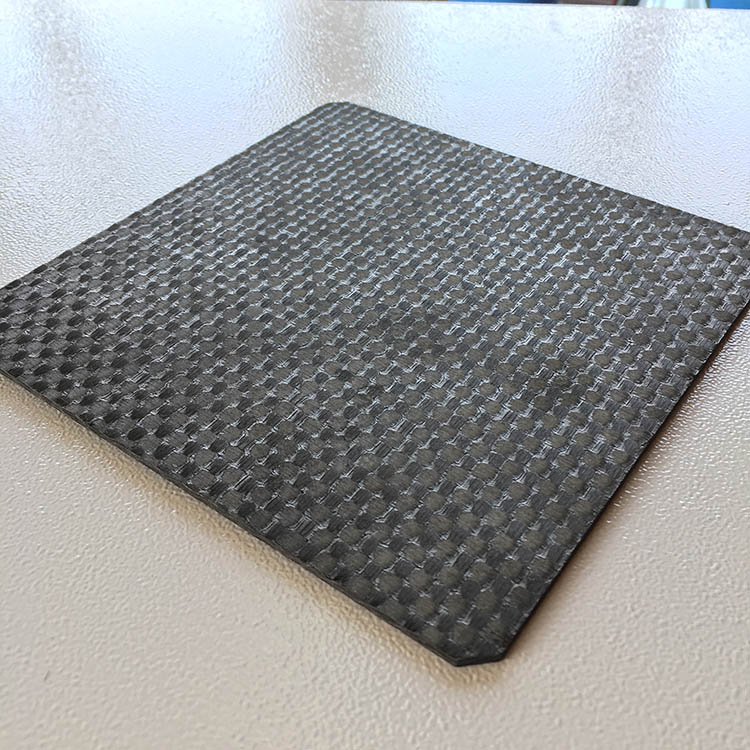

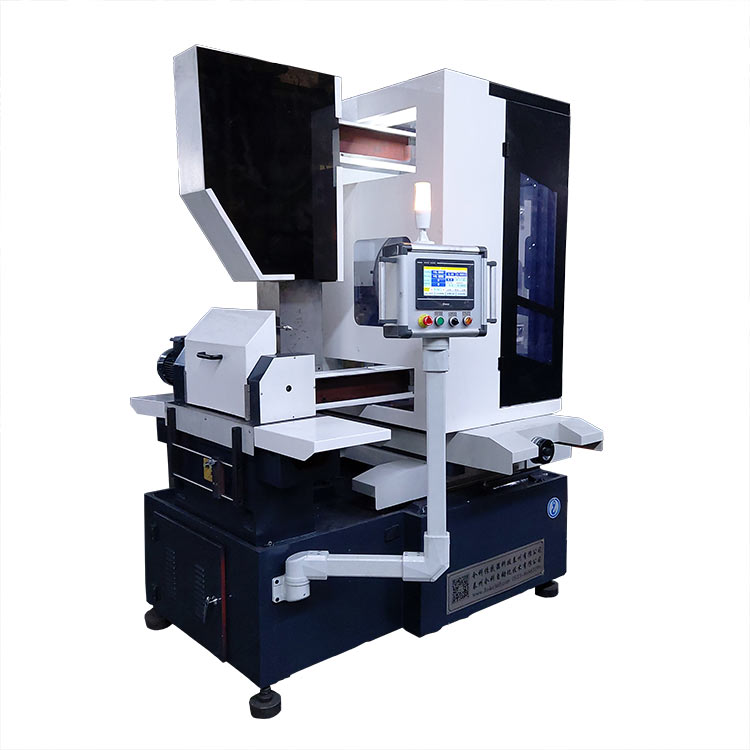

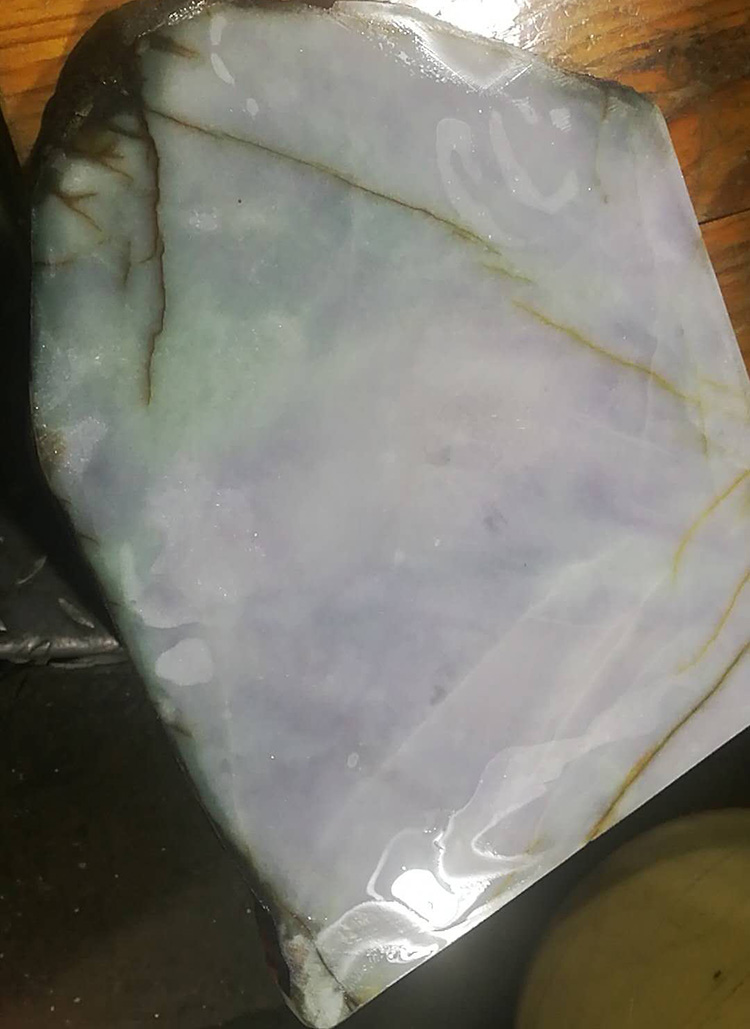

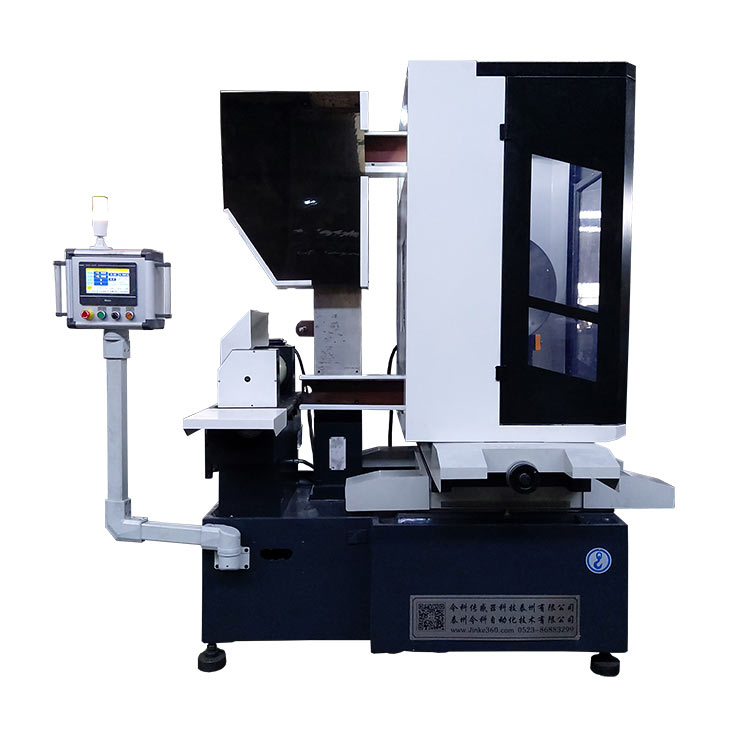

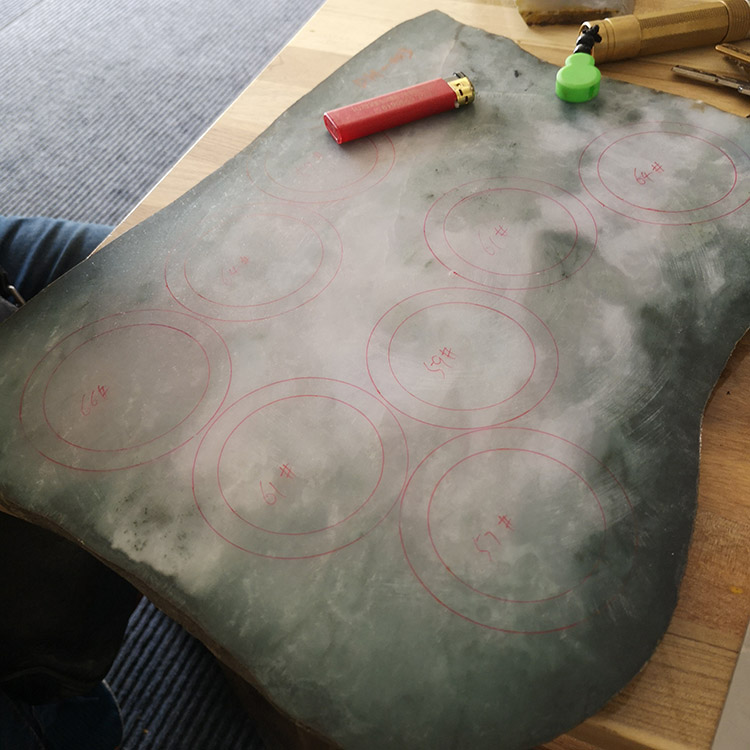

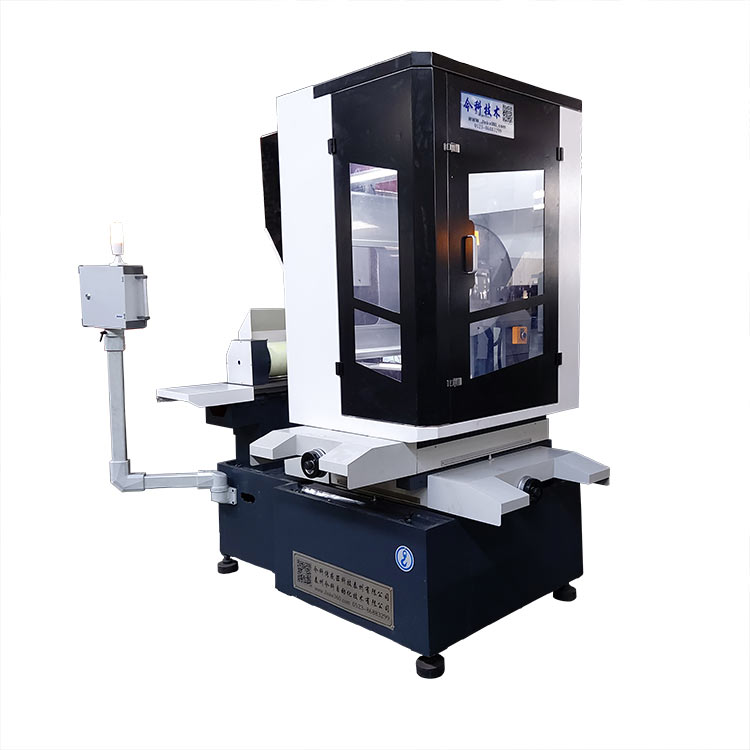

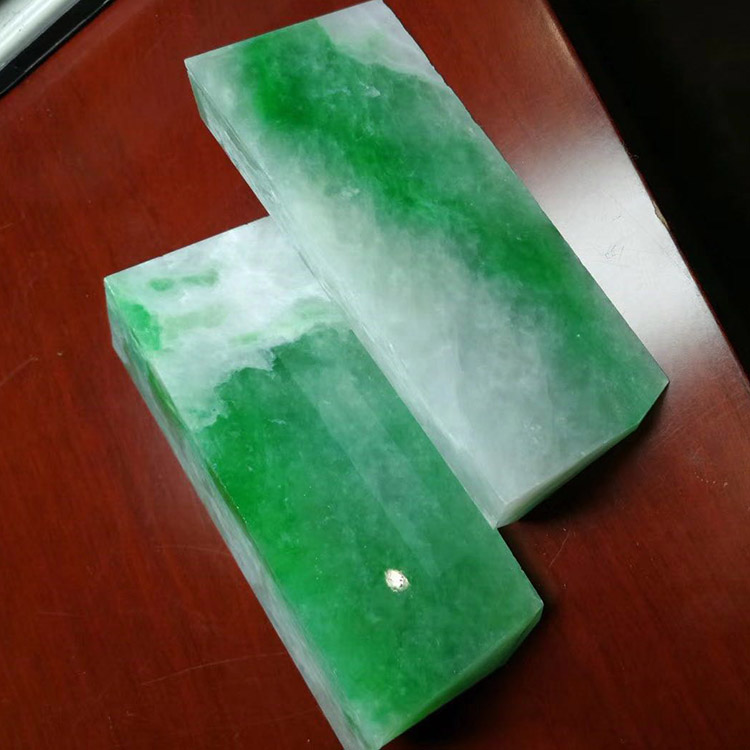

全自動金剛石砂線切割機GKCT4020P1，廣泛用于各類導電、半導電和不導電脆性材料的截斷、取片、去頭尾切割加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石、地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石瑪瑙等等，只要硬度小于金剛石（莫氏硬度十）的脆性材料均在加工范圍內。

加工能力：

Φ400mm×L200mm

產品結構：

立式豎切，單線，往復，切片。

性能優點：

1、能對各類脆性材料完成截斷、取頭尾、切片等操作。
2、整機主體采用傳統鑄件，結構穩定性好，剛性和長期精度保持性好。
3、配置數顯操作平臺，伺服電機控制進給速度，PLC觸摸屏操作，實現半自動切割。
4、根據設定長度和數量，實現切割長度自動定位，切割后自動退線，切割后自動移軸切回等功能。附加的智能功能：故障報警自診斷功能，幫助用戶輕松解決使用過程中遇到的問題。
5、主導輪采用伺服電機驅動，線速度可調節，且振動小、噪音低、能耗低。
6、弩形線架結構，恒張力進給不抖絲，提升加工質量。
7、采用規格0.25~0.45mm金剛石線切割，能滿足90%以上脆性材料的切割需求。切割成品率高、切割面光潔平整、切縫窄損耗少。
8、本機床有絲筒、X軸、Y軸、旋轉軸和水泵5個電機，總功率不足2KW,消耗功率在1.6KW以內，其他工具機床動則十幾KW的消耗。
9、設備操作簡便易掌握，作業人員上崗培訓時間短。
10、配備自動上線裝置，換線簡單。
11、設備結構緊湊占地面積少，維護成本低。

性能特點：

1、設備可連接物聯網。把設備聯網，用戶通過手機就可以操控設備和查看設備運行情況。
2、可以選購是否增加生產中心平臺功能，實現多臺設備展示在一個平臺上，實現數據統一、流程統一、生產統一規范。多站一人完成監控，降低運營成本。

3、往復式放線和收線，多種走線模式，可以選擇遞進送線切割，如走100米回99.9米。
4、高精度旋轉工作臺可實現360°旋轉切割、與金剛石線往復同步逆向旋轉切割、角度擺動切割三種加工工藝，邊切割邊修磨，以切帶磨，提升加工質量。

5、可選裝金剛石線彎曲度檢測裝置。加工時，金剛石彎曲度越小，切割質量就越好。本機的工作臺安裝有金剛石線彎曲度檢測裝置，把金剛石線彎曲度控制在合理范圍內，保證了切割質量，操作更省心。

6、控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。

產品細節

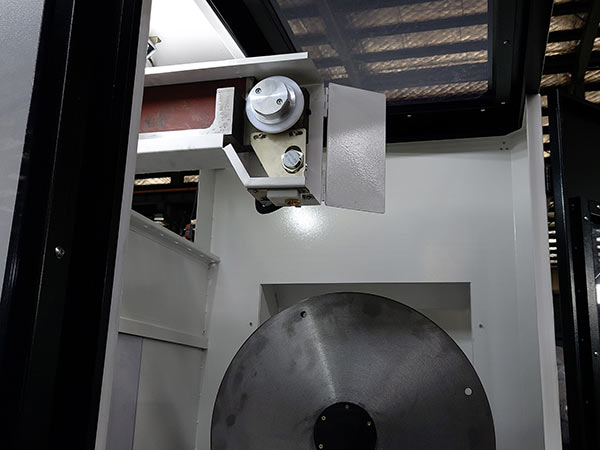

彎曲度檢測裝置，控制切割質量

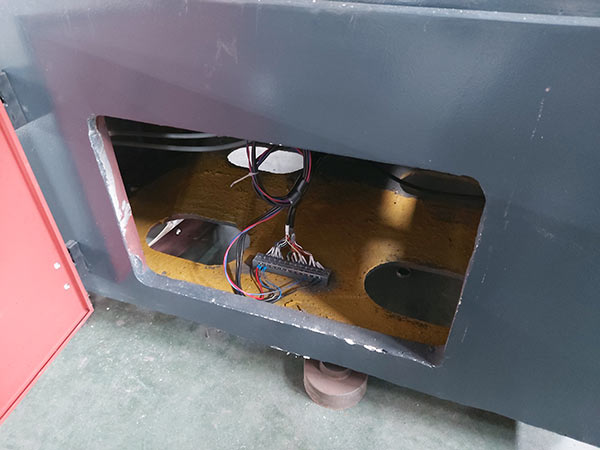

加厚床身，杜絕偷工減料

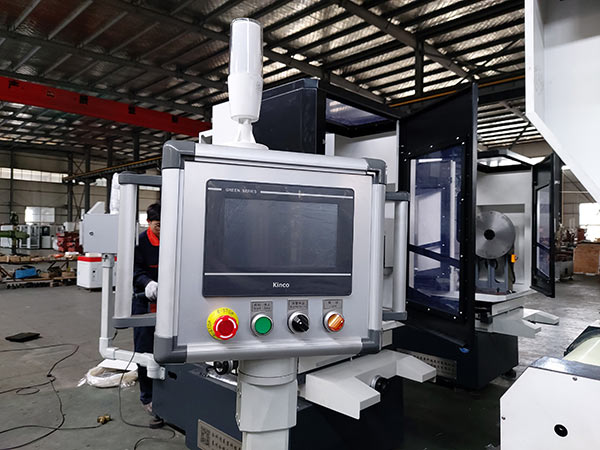

智能微切控制系統

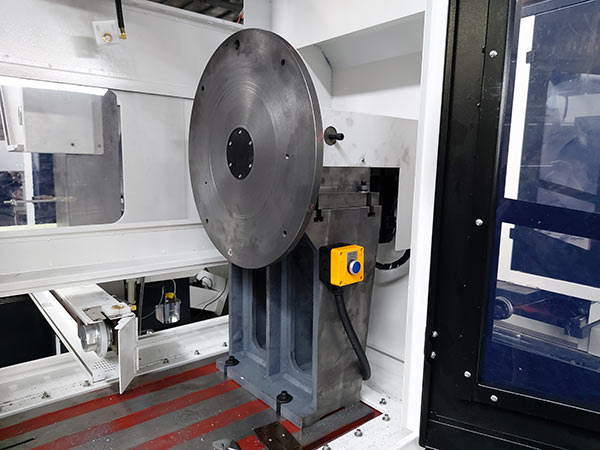

新設計鑄造的轉臺，穩定，精度高

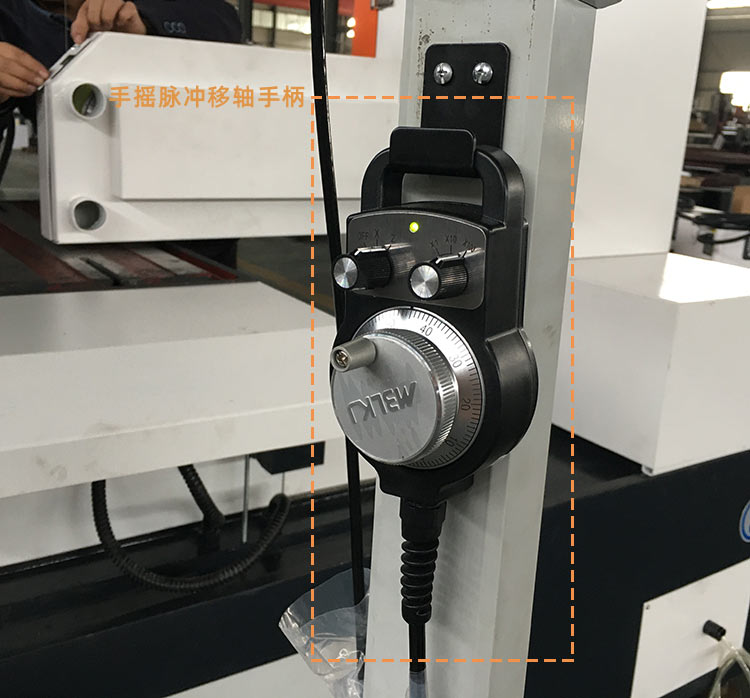

配有手搖脈沖移軸手輪

弩形線架結構，恒張力切割

一體機型，節省占地面積

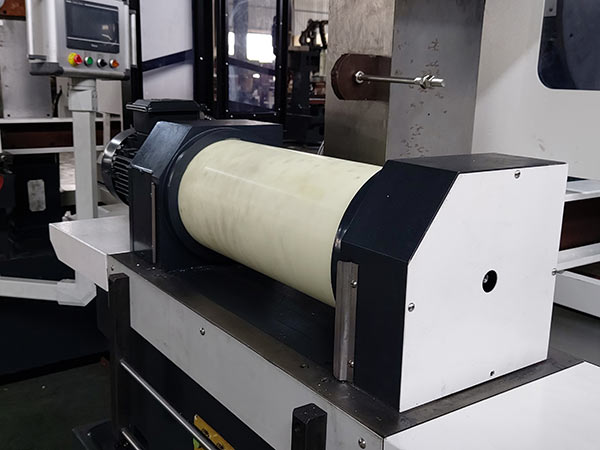

加長加大絲筒，增加金剛石線量

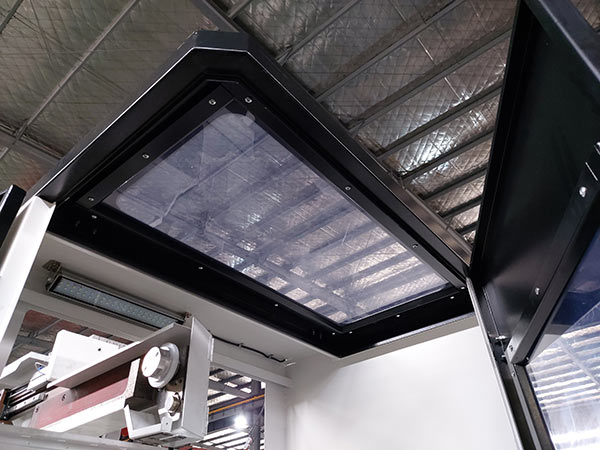

亞克力天窗，光線更好

故障報警自診斷功能

水冷系統設計成噴水嘴

    對于使用水冷系統，我們把水冷做成噴水嘴貼金剛石線設計，金剛石線運行時帶動切削液進入到切縫中。

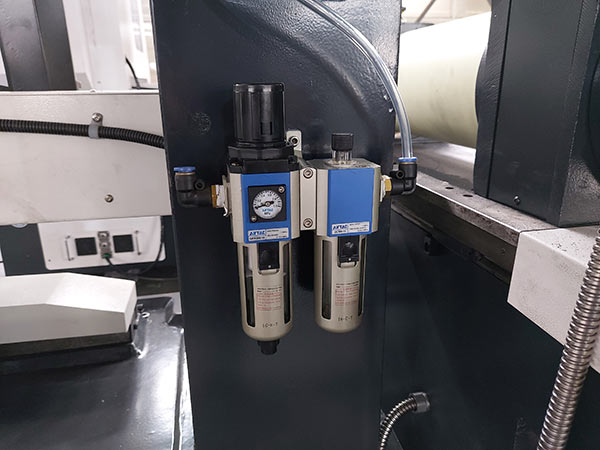

油水分離器

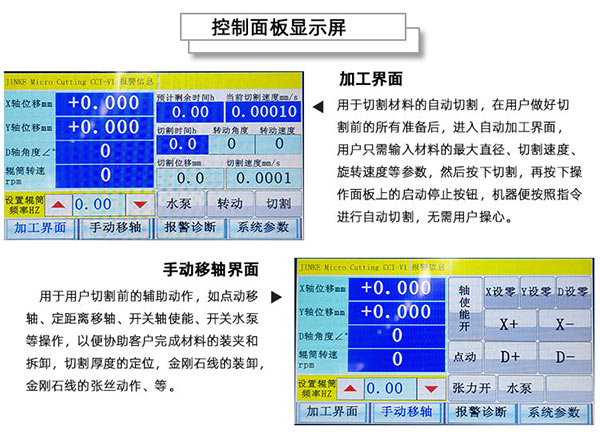

操作很簡單，即使是沒有數控基礎的，半小時內能學會。

定制選擇

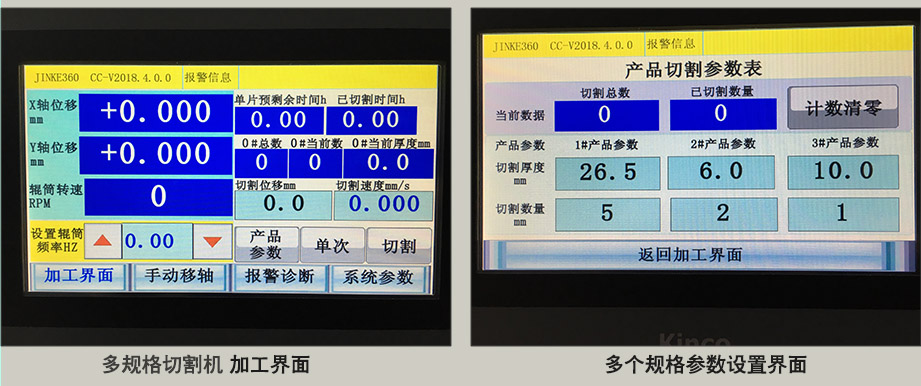

默認數控系統切一個產品規格。可定制選擇在一個工件上切割2個到3個產品規格，比如在同一個工件上切一個厚度為2mm的3片、切3mm的5片。

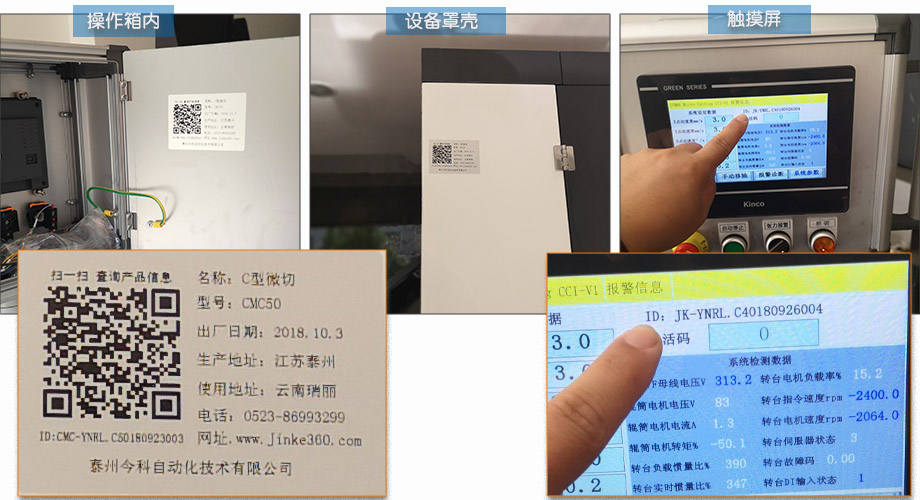

產品身份證

今科承包商準入管理系統是一套基于產品上的二維碼標識來對產品進行追溯、驗證、管理的互聯網信息管理系統。通過用手機掃描產品上的二維碼即可查詢到產品的出廠、性能、操作說明、常見故障等內容，方便產品使用者及時掌握產品的相關信息，更好、更規范的用好產品，提升企業生產效率。

今科每臺機床都會有這樣一個二維碼產品身份證。
