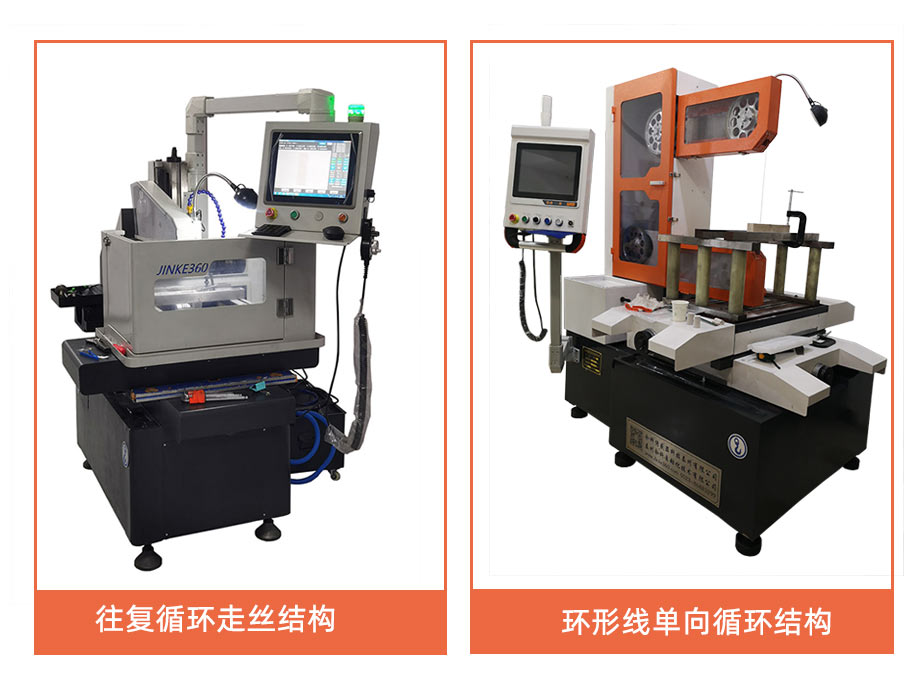

以前有對金剛石線切割機進行過產品介紹，現在我公司主要生產環形金剛石線切割機和往復循環線切割機兩種。環形線的有單頭和雙頭結構，往復線的有短線和長線。放心，質量絕對還是我們唯一的追求。
一、金剛石線切割機的簡介
金剛石線切割機，別稱：砂線切割機、金剛砂線切割機、金剛石線鋸床、金剛線切割機等。以電鍍金剛石顆?；蛭⒎鄣匿摼€為切削工具，與工件接觸進行磨擦產生切割的目的。廣泛用于各種脆性材料的初加工，包括各類非導電材料、半導體材料和導電脆性材料的切割。
二、金剛石線切割機的分類
按金剛石線的長短分類：短線有弓架運動式結構（簡稱弓架結構）；長線有環形線單向循環運動結構（簡稱環線機）、往復循環走絲運動式結構（簡稱往復線結構）三大類。
三、金剛石線切割機原理
1、弓架結構金剛石線切割機原理
弓架結構金剛石線切割機主要用來切形狀類的機床。它的切割原理是通過一根短的電鍍金剛石線（長度一般在2米以內），由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。用電鍍金剛石線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，最后得到所需形狀的工件。
2、環形線單向循環運動結構金剛石線切割機原理
環形線金剛石線切割機，該結構由一根環形金剛石線沿導向輪單方向高速運行，在數控指令控制下工作臺帶動工件進行切削加工。這種結構的機床切割速度比弓架結構和往復循環線結構的都快，是許多用戶的首選。
3、往復循環走絲運動結構金剛石線切割機原理
往復循環結構的金剛石線切割機裝有一個繞絲筒，繞絲筒在高速旋轉的同時進行往復回轉運動進而帶動金剛石線做往復運動，金剛石線被張緊輪所張緊，為增加切割的精度和切割面的平整度，會安裝導向輪進行導向。通過自動控制工作臺向金剛石線方向不斷地進給，或是控制金剛石線向工作臺方向不斷地進給，從而使金剛石線與被切割物件間不斷產生磨削進而產生切割運動。
四、金剛石線切割優勢
當被加工材料為脆性不導電且需要采用線切割的方式進行加工時，電火花線切割機不再適用，此時，金剛石線切割機的加工優勢便顯現出來，金剛石線切割機同時適用于導電和不導電脆性材料（硬度要比金剛石線?。┑那懈?。因此，金剛石線切割機被廣泛用于各種導電和非導電及復合的脆性材料切割，如陶瓷、玻璃、巖石、寶石、玉石、隕石、單晶硅、碳化硅、多晶硅、耐火磚、環氧板、鐵氧體、PCB以及建筑材料、牙科材料、生物材料、仿生復合材料等，特別適用于切割高硬度、高價值、易破碎的各種脆性材料。
經過多年使用，金剛石線切割機常用的金剛石線主要為電鍍金剛石線。
電鍍金剛石線：用電鍍的方法在金屬絲上沉積一層金屬（一般為鎳和鎳鈷合金），并在金屬內固結金剛石磨料制成的一種線性超硬材料工具。金屬鍍層是結合劑，金剛石磨料則用于切削加工。
五、電鍍金剛石線種類
電鍍金剛石切割線 | 基材長度 | 電鍍金剛石長切割線 |
環形電鍍金剛石切割線 | ||
基材種類 | 單根鋼絲基體金剛石切割線 | |
多根鋼絲基體金剛石切割線 | ||
金剛石磨料 | 不帶金屬衣的普通金剛石切割線 | |
帶金屬衣的金剛石切割線 |
目前，人們研究和應用較多的是截面為圓形的單根鋼絲的金剛石長切割線，和多根環形電鍍金剛石切割線。電鍍金剛石長切割線，是指采用電鍍的方法將金剛石磨料固結到有頭的金屬基體上形成的切割線，常用基體截面形狀為圓形，一般規格為0.12~0.5mm，主要用于硅晶體、玻璃、藍寶石等材料的切割加工。
環形電鍍金剛石切割線，是指將金剛石磨料電鍍到環形金屬基體上形成的切割線。該類切割線使用時，纏繞到幾個導輪上進行單向循環切割，切割過程中無需換向，因此切割速度快。
環形電鍍金剛石切割線中，由單根鋼絲焊接成環形的切割線，線徑一般不大于1mm，因此切縫較小，適合于硅晶體和藍寶石等比較貴重的硬脆材料切割，但是焊接接頭的熱處理技術要求比較高，使用壽命比較短。通過纏繞的方法將單根鋼絲編織成環形鋼絞線或環形鋼絲繩。這類環形切割線的線徑一般難做到1mm以下，因此切縫較寬，切割線不易斷裂，使用壽命長，適合切割大尺寸的石墨、復合非金屬等材料的切割。
目前我公司使用線徑0.25mm、0.37mm和0.42mm幾個規格電鍍金剛石長切割線，能滿足于99%以上的脆性材料。也可以根據客戶實際需求定制不同直徑的金剛石線。
在對樣品進行切割時，根據樣品的材質、形狀、大小及切割實際要求來選擇合適的線徑，一般直徑為0.37mm的金剛石線適用于大多數材料的切割。
金剛石線切割機適合如晶體、陶瓷、玻璃、蜂窩陶瓷（汽車尾氣處理載體，薄壁、易碎）、PCB、巖樣、礦樣、耐火材料、玉石、隕石、復合材料、建筑材料、牙科材料、生物及仿生復合材料等脆性材料的切割。對于質地軟的金屬其韌性較大，切割時有粘滯性會發生粘刀的現象，在一定程度上會降低金剛石切割線的使用壽命，因此韌性較大的金屬一般不用金剛石線切割機進行切割。
六、不同結構金剛石線切割機的優缺點
不同結構金剛石線切割機各有優點，也有它的缺點。
弓架結構金剛石線切割機的缺點是，加工時振動過大，容易引起材料碎裂，故不宜用于切割10mm以下的薄片。（故，這種結構的機型一開始就被我公司淘汰）
環形線結構金剛石線切割機的優點是切割速度快，切割質量好，切割精度高。（切石墨的速度可以和鋸床相比），唯一的缺點是不能取芯切割。
往復循環走絲運動結構金剛石線切割機的缺點，因?yàn)樗那懈罹€徑很細，與切割材料接觸面積小，所以切割速度慢。它的優勢在于切縫小、切薄片不易碎，可以取芯切割，可以增加切割線長度用來切割超硬材料，如氧化鋯、碳化硅等，是其他兩種結構的補充。屬于性價比高的一款全能機型了。沒錯，“慢”，就是它唯一的缺點了。
既然，金剛石長切割線和環形金剛石線各有其特點和優勢，大家可根據所要切割樣品的形態特性來選擇合適的切割機。
金剛石線切割機的機械結構就這幾種，數控操作系統那就看各個廠家的了，有的廠家只生產機械部分，數控系統從別的地方買來配套的。我們今科技術的數控系統和機械部分都是自己開發的，這里的區別就大了，嗯，我也不踩別人抬高自己了，那樣很沒意思，大家自己心里有數就行了。
注：今科技術是我公司注冊的商標，我公司曾用名泰州今科自動化技術有限公司、今科傳感器科技泰州有限公司，現在的公司名稱叫今科智能科技（泰州）有限公司。別問老板為啥要改名字，問就是，我猜是他覺得不好聽，哈哈。
