關(guān)于金剛石線切割機(jī)中途換新線會(huì)出現(xiàn)線痕的問(wèn)題原因分析
文/泰州今科自動(dòng)化
為了節(jié)省成本，用戶(hù)要求金剛石線切割機(jī)的線量少，因此，大尺寸材料在加工時(shí)，切割到后面的時(shí)候切削力不夠，或者金剛石線被疲勞磨損斷線，需要更換新的金剛石線繼續(xù)加工。
新的金剛石線與換線之前的線徑不一致，切割出來(lái)的結(jié)果就會(huì)出現(xiàn)切割斷面銜接處出現(xiàn)線痕的問(wèn)題。

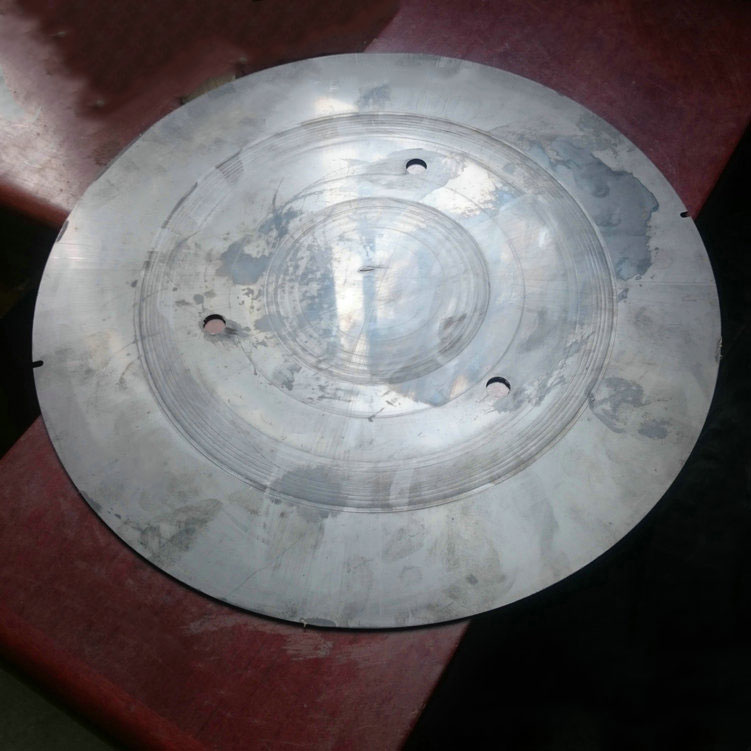

單晶硅切樣
直徑310mm的碳化硅晶體，切割40個(gè)小時(shí)完成，中途換線的地方有一個(gè)很深的線痕。

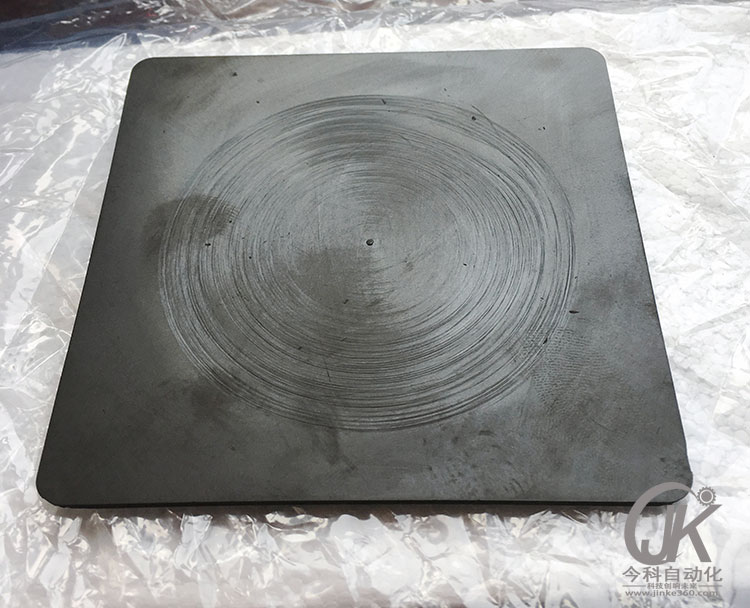

φ310mm碳化硅切樣
直徑650mm的大青石，切割20個(gè)小時(shí)完成，中途換線的地方也看得出有一個(gè)很深的線痕。切割斷面的兩端，一面如此。

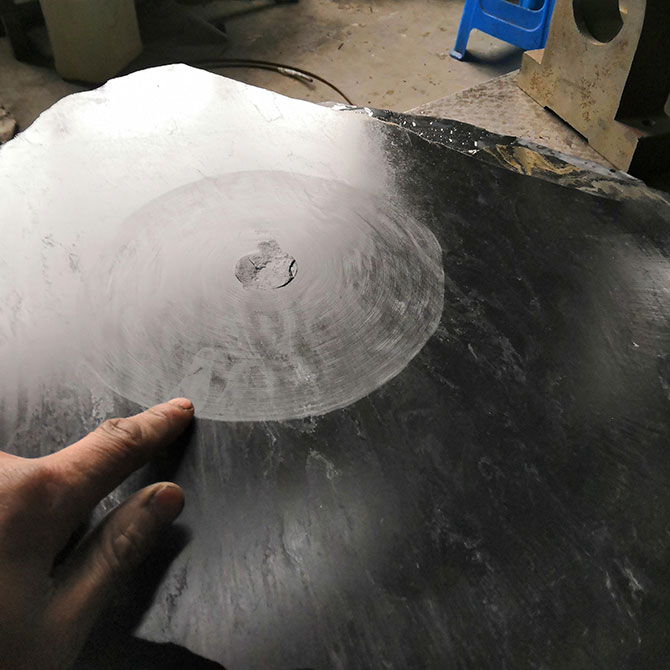

650mm大青石切樣

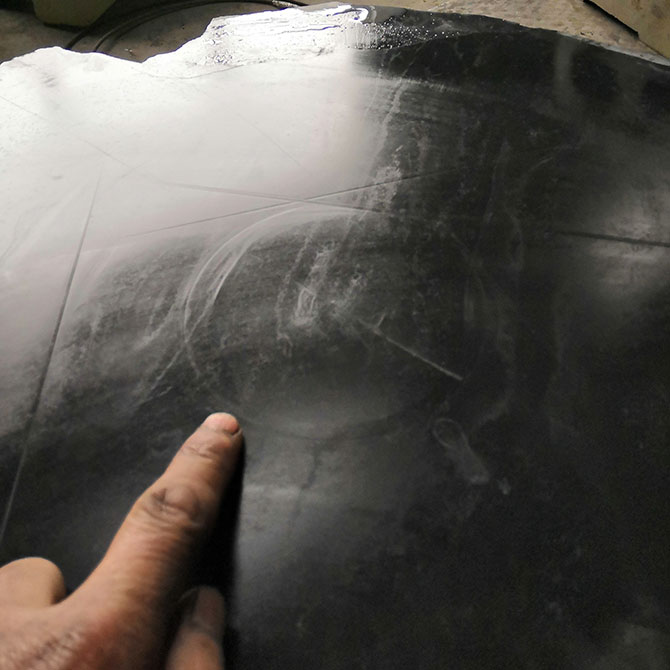

另一面如此。
金剛石線切割機(jī)中途換新線會(huì)出現(xiàn)線痕的問(wèn)題，不光是出現(xiàn)在金剛石線豎切機(jī)床上面，金剛石線橫切機(jī)床上面也是如此，原因正在查找。
金剛石線切割機(jī)中途換新線會(huì)出現(xiàn)線痕的問(wèn)題，出現(xiàn)在超硬材料和天然材料上面比較明顯，對(duì)于有一定晶向的玻璃制品情況卻好得多。
在這里，我們不想誤導(dǎo)用戶(hù)，只能從我們作為廠家切割經(jīng)驗(yàn)來(lái)判斷。有可能是因?yàn)榻饎偸€磨損過(guò)度和轉(zhuǎn)臺(tái)轉(zhuǎn)速的原因。
一、金剛石線磨損過(guò)度，換一種方式解釋?zhuān)饎偸€上線量不夠，切割尺寸增大，相應(yīng)需要用的金剛石線也多。
二、轉(zhuǎn)臺(tái)轉(zhuǎn)速的原因，360度旋轉(zhuǎn)切割方式切割到加工件芯里面的時(shí)候，正確的做法是轉(zhuǎn)速應(yīng)該逐漸加快，假如還是原來(lái)的轉(zhuǎn)速，切割速度不變，相當(dāng)于直切，效果自然不如之前的了。另一方面，新金剛石線由于比較粗糙，切割面也比較粗糙。
