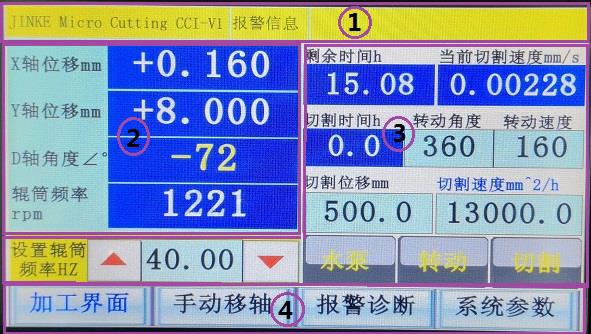

泰州今科C型金剛石線切片機觸摸屏界面：加工界面
如上圖所示，C型金剛線切片機加工界面分4個區，其中①、②和④區域在手動移軸界面已經介紹過，下面對區域④進行詳細介紹。
區域④主要由數據顯示、參數輸入、和功能按鈕組成。以下介紹時注意，所有按鈕關閉為銀底黑字，打開為黑底黃字。
2.1數據顯示： “剩余時間h:15.08 ，當前切割速度mm/s：0.00228，切割時間h:0.0 ”
剩余時間h：指切割完材料的預計剩余時間，單位為小時h，用戶可以通過此參數知道切割完一片的材料的當前剩余時間。
當前切割速度mm/s：指自動切割過程中的當前進給速度（及X軸進給速度），單位為mm/s。
切割時間h：指自動切割過程中已經切割的的時間，單位為小時h，該時間排除切割中途暫停時間。
2.2參數輸入： “ 轉動角度：360 ，轉動速度：160 ，切割位移mm：500.00，切割速度mm2/h”有兩組參數，旋轉參數和切割參數。
2.2.1 “ 轉動角度：360 ”轉動角度設置要特表注意，如果轉動角度設置為0°，自動切割過程中，D軸轉臺即一個方向做連續旋轉；如果轉動角度設為360°，自動切割過程中，轉臺和絲筒做同步運動，及金剛線自上而下運動時，轉臺自下而上方向旋轉，當金剛線自下而上運動時，轉臺自上而下方向旋轉，如此可以保證金剛線和切割點始終做逆向運動；如果轉動角度設置值大于0°，且小于360°，自動切割過程中，轉臺則以切割點為中心做設定角度擺動轉動，特別注意設置該參數在0~360°之間的值做擺動轉動時，必須在先將D軸設零。
2.2.2 “轉動速度：160 ”轉動速度用于設置切割過程中，轉臺的轉動速度，單位為角度每秒°/S。
2.2.3 “切割位移mm：500.00”切割位移指切割材料最外邊緣距離轉臺中心的距離的兩倍值。材料粘貼，或裝夾在轉臺中心，則該參數即為材料的最大直徑。
2.2.4 “切割速度：mm2/h”切割速度設置需特別注意，設置該參數時，用戶先要選擇切割方式是旋轉切割，還是平行切割。如果是旋轉切割，先要按下下方轉動按鈕，再設置切割速度，旋轉切割時切割速度單位是平方毫米每小時mm^2/h。如果是平行切割，切割速度關閉轉動按鈕，平行切割的速度單位是毫米每秒mm/s。
2.3自動切割功能按鈕： “水泵” 、“轉動”、“切割”
2.3.1水泵按鈕-用于開關水泵，用戶可以在切割開始前，先開水泵，保證開始切割時冷卻在前，切割在后。2.3.2轉動按鈕-用于選擇切割方式，是旋轉切割還是平行切割，轉動按鈕打開后，上方旋轉切割速度方可激活，平行切割時轉臺靜止不動，進給速度為恒速進給。
2.3.3切割按鈕-該按鈕按下后，在絲筒開啟的前提下，方可開始切割。
