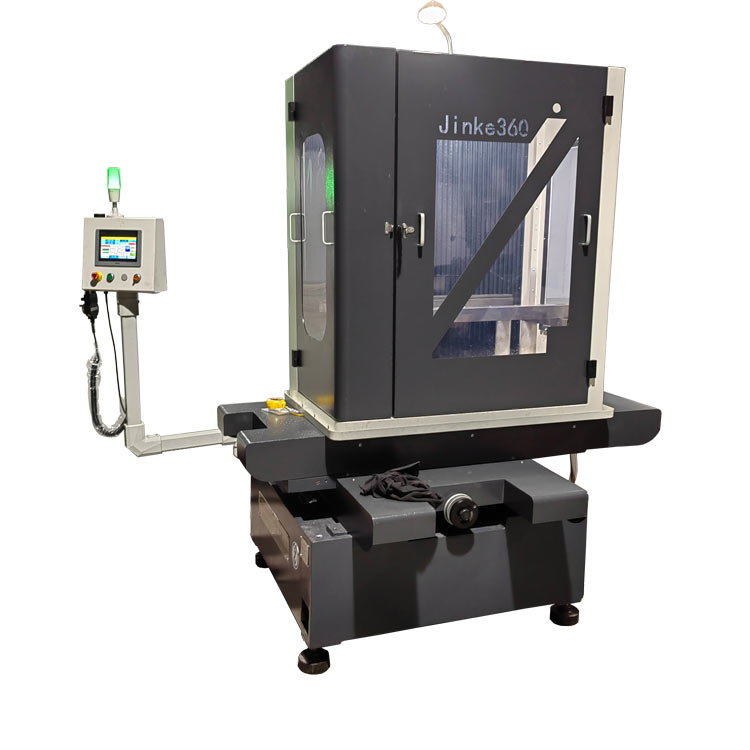

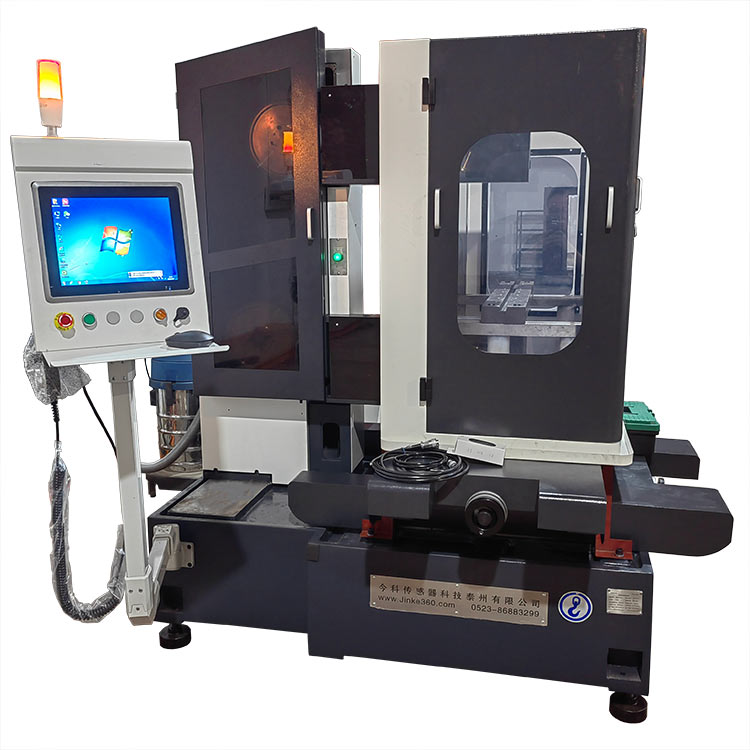

本產品針對石墨、陶瓷等脆性材料切片。可切割尺寸500*300*400mm。新款機器的導線輪軸芯防護等級更好,使用壽命更長。
一、產品特點:
1、整機材質選用HT250鑄件,長期使用結構穩定不變形,精度保持性穩定。
2、張力采用氣動張緊,張力穩定性好,響應快,又可以根據不同線徑調節張力,實現不同需求的恒張力切割,切割面光潔高。
3、X軸(位移軸)和Y軸(切割軸)采用高精度滾珠絲桿和直線導軌傳動,運行絲滑平穩,定位精度和重復定位精度高。
4、工業觸摸屏+PLC架構,系統性能穩定可靠,操作簡單,功能完善。
5、環線設計、上線簡單快捷,操作人員兩分鐘即可完成換線。
6、主要電氣元器件質選國內上市公司品牌,保證系統產期高效、穩定運行。
7、環保鈑金設計,安全、干凈、環保。
8、吸取三年疫情時期,無法為客戶提供機器維護服務的教訓,新款機器設計了物聯網功能,通過授權,廠家可以遠程對機器進行維護,遠程示教,遠程系統升級,遠程故障診斷等,有效提示效能和對設備全生命周期管理等。
9、設計有接料裝置,降低了材料切割完成后因無人看管掉下摔壞的風險。
二、技術參數明細表
1、技術參數
名稱 | 數據 |
截斷尺寸mm | 方料(W*L*H):500*500*400mm |
X軸行程(切割軸)mm | 500mm |
Y軸行程(位移軸)mm | 300mm(截斷行程可達500) |
切割高度mm | 400mm |
XY定位精度mm | 0.01 |
張力范圍N | 90-120 |
導線輪直徑mm | 190/250 |
金剛石線直徑 mm | 0.65、0.8 |
金剛石線速度m/s | 1-51 |
快速進給速度 | 0.001~20mm/s(0.06~1500mm/Min) |
切割速度mm/s | 0.001~10mm/s(0.06~600mm/Min) |
機器尺寸(長*寬*高)mm | 約1500*1300*1710 |
機器重量kg | 1200 |
承重kg | 100kg |
供電電源 | 1AC220V/50HZ |
機器滿負荷功率 | 1.5KW |
備注:由于機器的不斷更新,機器結構及鈑金會不定期有所改進,機器實際外觀以近期出廠產品為準。
三、 采購說明
1、 針對不同材料和用戶具體需求,可干切,可選購吸塵集塵器;可霧化氣冷切割,可選配霧化裝置;可水冷切割,可選配冷卻泵系統。采購前客戶可根據自己實際需求選擇。
2、 另外提供30L無油靜音空壓機,可供客戶選購。
四、工裝夾具
通用夾具為虎鉗或氣缸裝夾,也可根據用戶實際需求,我公司可設計更適合用戶使用的工裝夾具。
五、鈑金防護

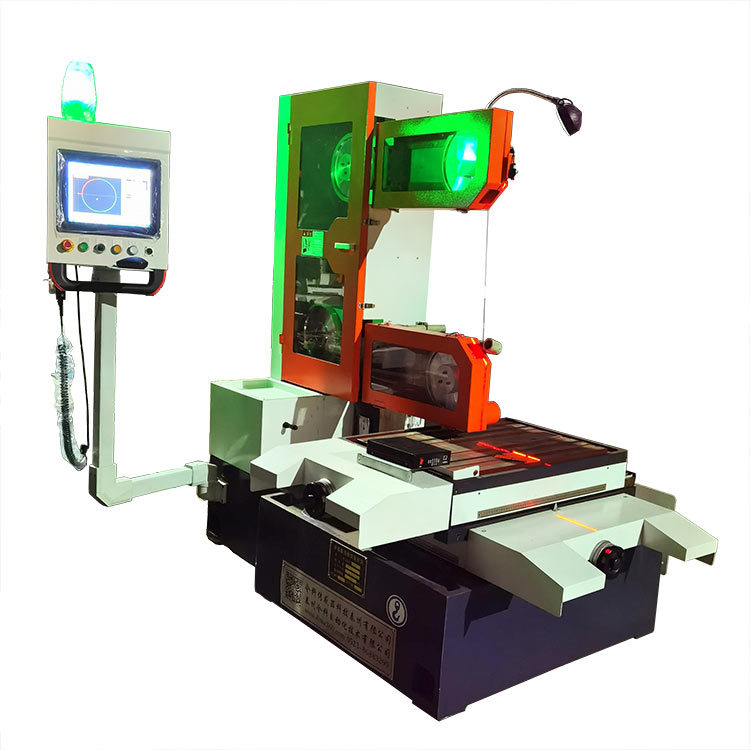

1、下圖為開放式鈑金防護,金剛石線走線位置和導輪做了防護,工作臺為開放式,經濟簡單,方便工件吊裝和操作,適合放置在車間,配置有中央吸塵集成器的工廠。

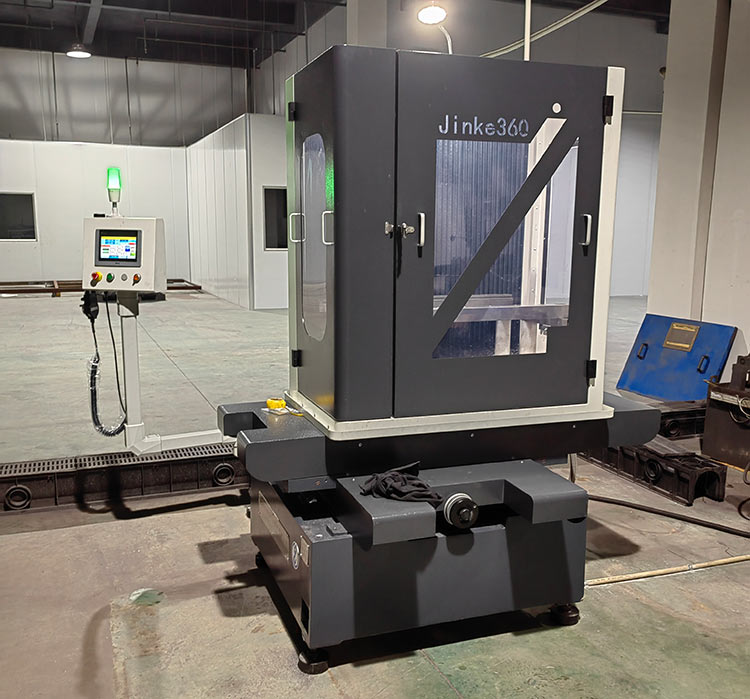

開放式鈑金

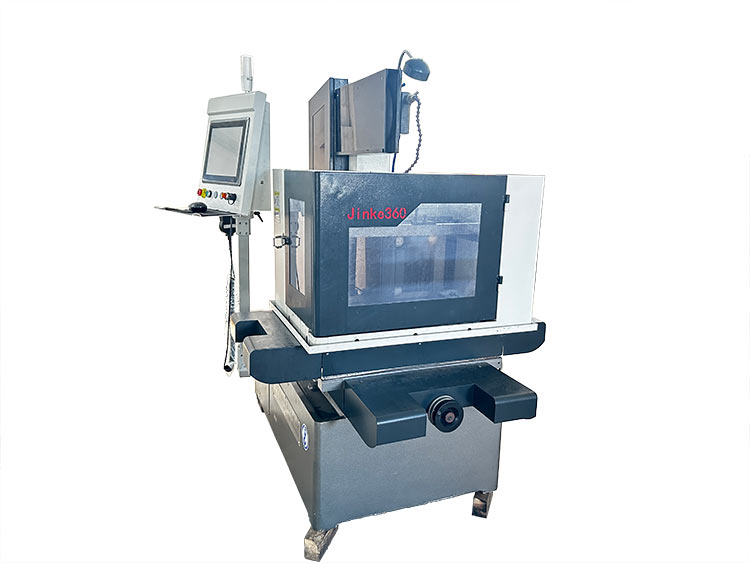

2、下如為半封閉鈑金防護,金剛石線走線位置和導輪做了防護,工作臺為半封閉防護,既方便操作,又對工作臺區域做了防護,適合帶水切割和霧化切割。
半封閉鈑金

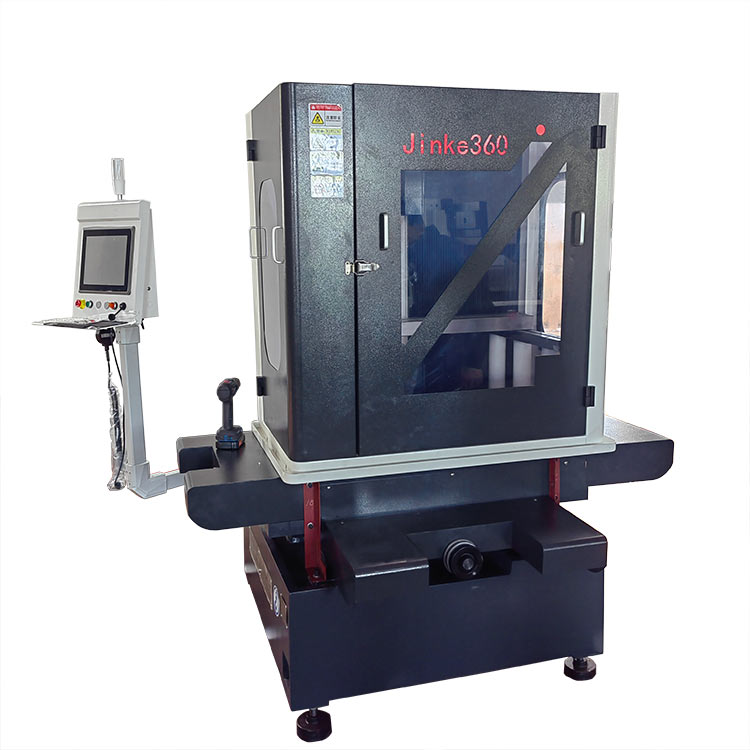

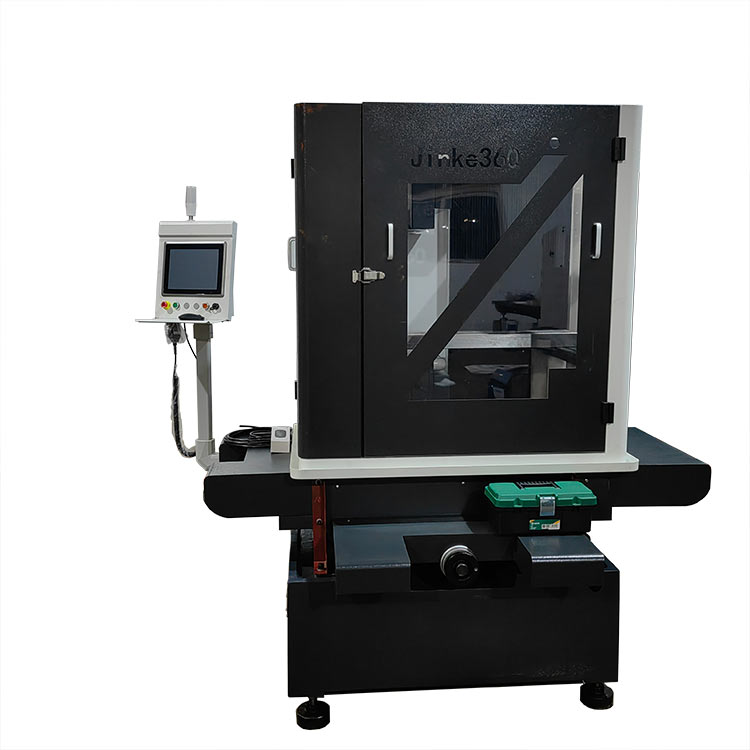

3、下圖為全封閉防護,金剛石線走線位置、導輪和工作臺都做了全封閉防護,可水冷切割,可霧冷切割、可干切,安全、干凈、環保,適合實驗室、或環保要求較高的車間生產使用。
全封閉鈑金
三種防護鈑金,根據您的需求可選用一種。
六、工作原理
本機器切割線采用環形線,它是由一根附著有金剛石顆粒或微粉的鋼絲線,由電機帶動,因為環形線的特點,驅動金剛線的主動輪伺服電機不需要換向,速度可以達到3000-4000rpm,因此切割端金剛石線速度可以達到30-51m/s,對材料產生高速磨削。機械磨削加工,要求加工件材料是容易掉屑的脆性材料,由于線性的柔性,可控制切割力道,加工時震動小,對脆性材料的損傷小不易崩裂,特別適合切價值高的脆性材料。
另外可根據材料的具體需要,定制更適合客戶需求的專用切割系統。
七、適用范圍
各種導電、半導電和不導電的脆性材料,如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等,理論上講,只要硬度小于金剛石(莫氏硬度十)的材料均可使用本款金剛石線切割機加工。
名稱 | 數據 |
截斷尺寸mm | 方料(W*L*H):500*500*400mm |
X軸行程(切割軸)mm | 500mm |
Y軸行程(位移軸)mm | 300mm(截斷行程可達500) |
切割高度mm | 400mm |
XY定位精度mm | 0.01 |
張力范圍N | 90-120 |
導線輪直徑mm | 190/250 |
金剛石線直徑 mm | 0.65、0.8 |
金剛石線速度m/s | 1-51 |
快速進給速度 | 0.001~20mm/s(0.06~1500mm/Min) |
切割速度mm/s | 0.001~10mm/s(0.06~600mm/Min) |
機器尺寸(長*寬*高)mm | 約1500*1300*1710 |
機器重量kg | 1200 |
承重kg | 100kg |
供電電源 | 1AC220V/50HZ |
機器滿負荷功率 | 1.5KW |
備注:由于機器的不斷更新,機器結構及鈑金會不定期有所改進,機器實際外觀以近期出廠產品為準。
保修信息 | |
保修政策 | 全國聯保,享受三包服務 |
質保時間 | 1年 |
質保備注 | 1年有限現場保修(3個工作日) |
客服電話 | 0523-86883299;17798896369 |
電話備注 | 周一至周五:8:30-17:00(節假日休息) |
詳細內容 | 一、免費負責調試; |

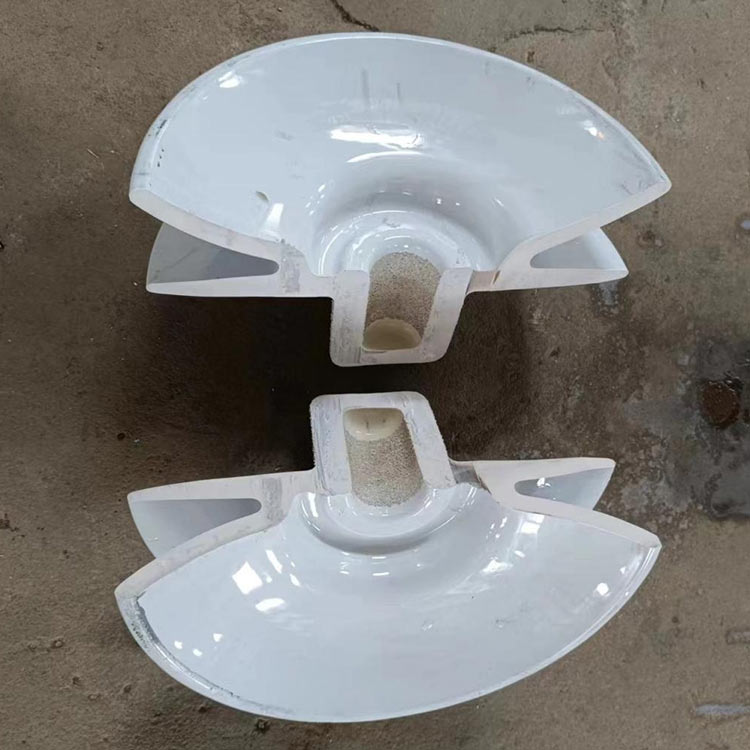

420千伏高壓電纜瓷瓶切割效果
