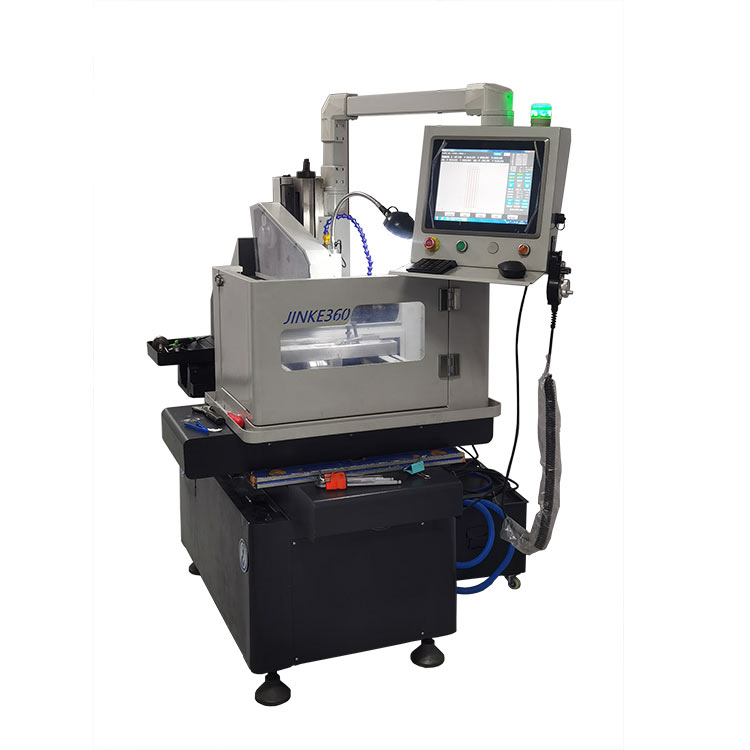

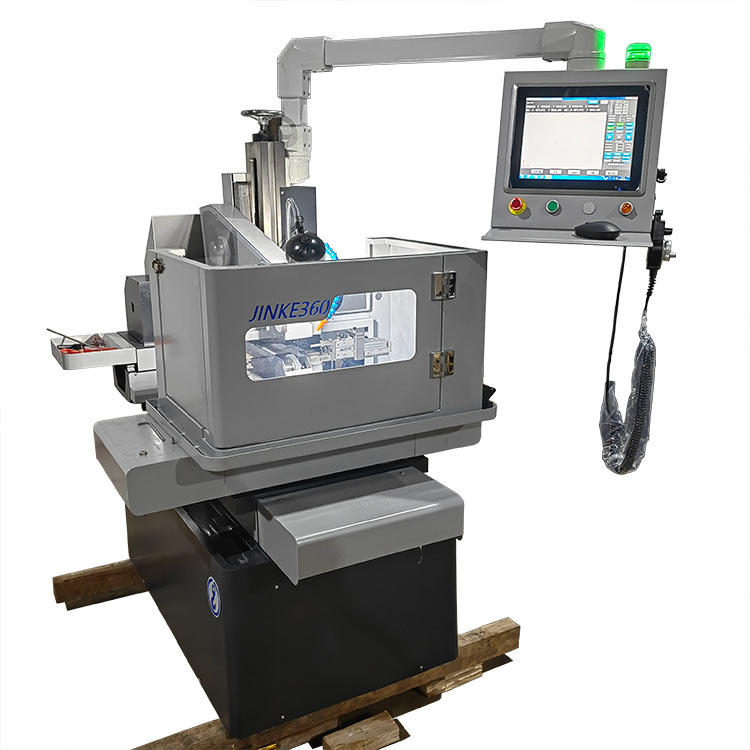

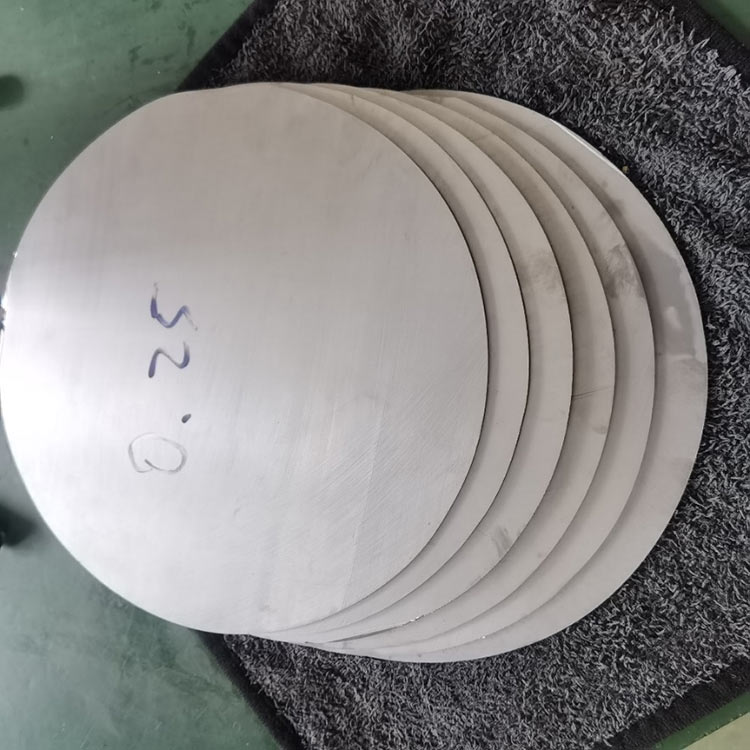

JINKE_GKCS20，是一款立式豎切小型金剛石砂線切割機，針對單晶硅、多晶硅、碳化硅、氧化鋯、陶瓷等脆性材料切片?？蓪A棒料φ150mm*200mm,方料200*200*150mm的切片、截斷、去頭尾切割加工。機器外觀小，非常適合商用和家用。

一、產品特點：

1、C形豎切結構，設備結構緊湊，小鋼炮設計理念，節省空間，又不失功能強悍。

2、整機主體材質選用HT250鑄造件，長期使用結構穩定不變形，精度保持性穩定。

3、走線機構由一只直徑155mm、長度300mm的輥筒，和一只張力動輪，加兩只主切定導輪構成。變頻器驅動電機帶動線輥筒循環旋轉運動，牽引金剛線帶動3只導輪循環往復運動。參與切割的兩只從動輪設計為定輪，振動小，噪音低，精度高，穩定性好。

4、張力采用氣動張緊，選用高精度氣動調壓閥和氣缸，張力穩定性好，又可以根據不同線徑調節張力，實現不同需求的恒張力切割，切割面光潔度高。

5、X軸（切割軸）和Y軸（位移軸）采用高精度滾珠絲桿和直線導軌傳動，運行絲滑平穩，定位精度和重復定位精度高。

6、環保鈑金防護，有效保護軸承、滾珠絲桿和導軌、電氣。降低了設備維護成本，提高了設備的使用壽命。

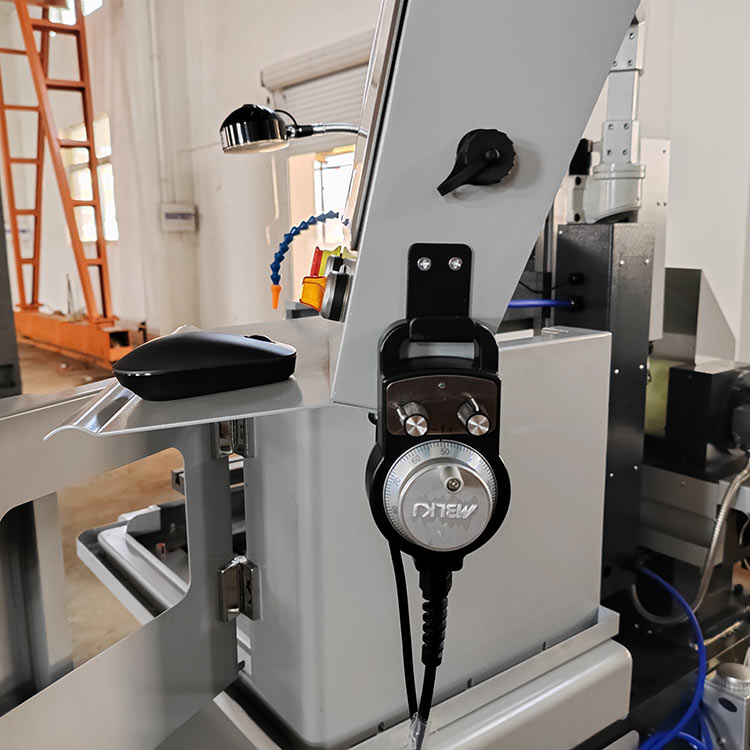

7、觸摸屏+PLC+驅動器架構，操控簡單可靠。傻瓜式操控，操作人員培訓時間短，有效降低人力成本。

8、集成了多年切割工藝數據，保證了切割時應力小，切割崩邊少，切割面平整高。

9、主要核心電氣元件堅持使用品質上市公司產品，機器運行穩定、可靠、省心、高效、安全。

二、工作原理

本機器切割線采用循環往復金剛石線，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動繞線筒往復循環運動，主切割部分為上下兩只定導輪，張力由氣動機構驅動動導輪張緊金剛石線，一個繞線筒（動力輥）和三只從動輪組成豎切走線機構。繞線筒可以安裝280米金剛線，線速度1到10m/s之間可調節,足夠的張力使金剛石線在主切部位，對材料產生高速物理磨削。由于是物理磨削切割，容易產生高溫，因此在切割部位設計有霧冷和水冷，所以材料的切割表面不會產生化學或放電加工時的質變。

金剛石線切割要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合用戶需求的專用切割系統。

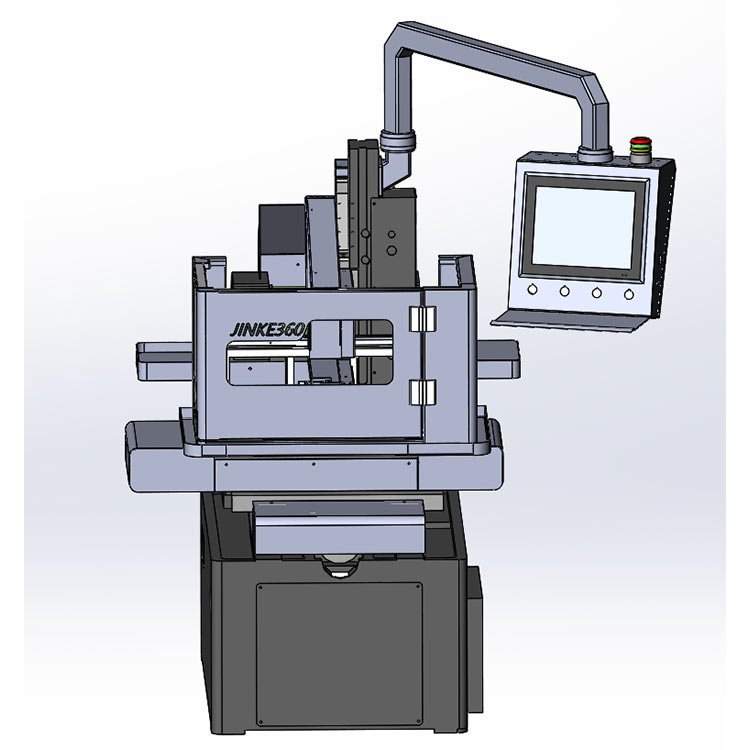

三、產品結構

往復線豎切設計結構，切割線豎向切割，更有利于切削粉末排泄，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有冷卻系統），可噴霧切割（霧化冷卻系統）。用戶可根據自己的材料切割方式選購。

四、采購說明

1、針對不同材料和客戶具體需求，可干切，可選購吸塵集塵器；可霧化氣冷切割，可配霧化裝置；可水冷切割，可配冷卻泵系統。采購前客戶可根據自己實際需求選擇，對有中央集中冷卻系統的用戶，需提供進出水接口尺寸。

2、另外提供30L無油靜音空壓機，可供客戶選購。

五、工裝夾具

提供以下幾種夾具，供用戶選用。

1、提供一套通用橋架橋板和壓板夾具。該套夾具免費提供

2、旋轉切割夾具，旋轉臺有粘貼和卡盤兩種，二選一，該夾具收費。

3、擺動切割夾具，該夾具收費。
