一、設備用途

本設備用于各類硬度較小的導電、半導電和不導電脆性材料切割。如單晶硅、多晶硅、石墨、未燒結陶瓷、鐵氧體等，完成截斷、取頭尾、切片等操作。性能優點：快速截斷，高精度切片。切割硬度盡量控制在莫氏硬度7以內。

二、加工范圍

可進行圓棒料400mm*1200mm,方料400*400*1200mm的截斷、去頭尾和切片。

截斷能力：長度400mm以內的截斷和頭尾不規則部分截斷。

切片能力：2-280mm高精度切片。打開工作臺左右兩邊側門，可放置長度1400mm的棒料。

三、產品特點：

1、L形豎切結構，設備結構緊湊，小鋼炮設計理念，節省空間，又不失強悍功能。

2、整機材質選用HT300鑄件，長期使用結構穩定不變形，精度保持性穩定。

3、走線機構采用1伺服電機驅動的主動輪帶動3只從動輪，動力輪和張力輪兩只動輪后置，參與切割的兩只從動輪設計為定輪，振動小，噪音低，精度高，穩定性好。

4、張力采用氣動張緊，選用高精度氣動調壓閥和氣缸，張力穩定性好，又可以根據不同線徑調節張力，實現不同需求的恒張力切割，切割面光潔高。

5、X軸（切割軸）和Y軸（位移軸）采用高精度滾珠絲桿和直線導軌傳動，運行絲滑平穩，定位精度和重復定位精度高。

6、環保鈑金防護，走線機構和主切工作臺部分的防護干濕分離，有效保護軸承、滾珠絲桿和導軌、電氣。降低了設備維護成本，提高了設備的使用壽命。

7、觸摸屏+PLC+伺服電機架構，操控簡單可靠。傻瓜式操控，操作人員培訓時間短，有效降低人力成本。

8、集成了多年切割工藝數據，保證了切割時應力小，切割崩邊少，切割面平整高。

四、性能優點：

1）機器可連接物聯網。把機器聯網，廠家可以遠程查看和排檢設備故障情況，并遠程升級系統。
2）可以選購增加生產中心平臺功能，實現多臺設備展示在一個平臺上，實現數據統一、流程統一、生產統一規范。多站一人完成監控，降低運營成本。

3）切割面平整，環線切割，無需往復式放線和收線，因此切割面不會出現波浪紋，表面平滑。

4）產能大，采用環線切割，不同于傳統長線往復式切割，無需放線收線的過程，因此切割效率更高，一臺今科環線切片機的產能可達傳統往復式切割機產能的6倍以上。

5）控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。

6）環線設計、環線簡單，熟練操作人員一兩分鐘即可完成。

五、技術參數明細表

技術參數

備注：由于機器的不斷更新，機器結構及鈑金有所更新，機器圖片以新出廠產品為準。

六、主要元件明細表

主要元器件

七、采購說明

1、 針對不同材料和客戶具體需求，可干切，可選配吸塵集塵器；可霧化氣冷切割，可配霧化裝置；可水冷切割，可配冷卻泵系統。采購前客戶可根據自己實際需求選擇。

2、 另外提供30L無油靜音空壓機，可供客戶選購。

八、工裝夾具

針對圓棒料切片和截斷，通過兩邊若干個套有圓形尼龍?zhí)椎臐L子，按一定角度裝配成V行支撐結構。V形結構既可以自動找到圓棒料的中心，若干的相鄰的尼龍圓棒滾子又可以更多的接觸晶棒圓面，保證晶棒的固定更穩定。晶棒放置在V形工作臺后，可以按下壓緊按鈕，上方氣缸下壓，壓緊晶棒。

考慮到晶棒的直徑有大有小，靠近金剛線的側的V形一邊為固定邊，出廠時通過百分表調校至和金剛線垂直，另一端可以前后條件，可條件端的一邊除了螺絲固定外，制作了錐銷，用于定位，保證兩條V形邊平行。

另外由于硅棒直徑的不規則性，V形槽支撐設計為浮動支撐，保證硅棒面和夾具右更多的結束面。

（1）截斷時，操作者可以移動晶棒到截斷的位置，按下切割按鈕，即可截斷切割。

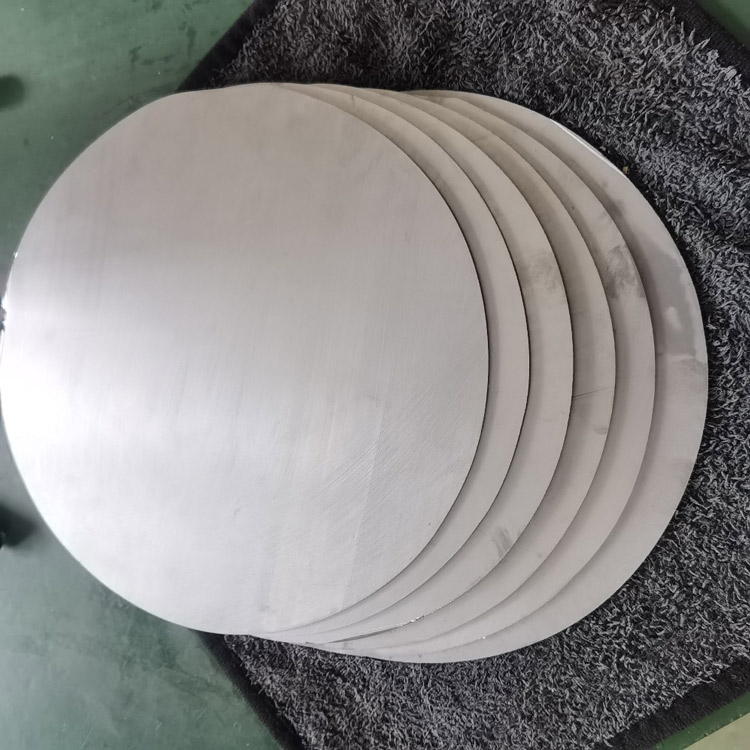

（2）切片時，即可切割單片，也可以連續切片，因為配有Y軸，切片時只需設置好切片厚度，在切片模式按下切割按鈕，系統即可控制Y軸（位移軸）精準移動設定厚度，然后X軸開始切割取片。Y軸定位精度可達到0.008mm。

九、工作原理

本機器切割線采用環形線，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動，因為環形線的特點，驅動金剛線的主動輪伺服電機不需要換向，速度可以達到3000-4000rpm，因此切個端線速度可以達到30-50m/s,對材料產生高速磨削。機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。

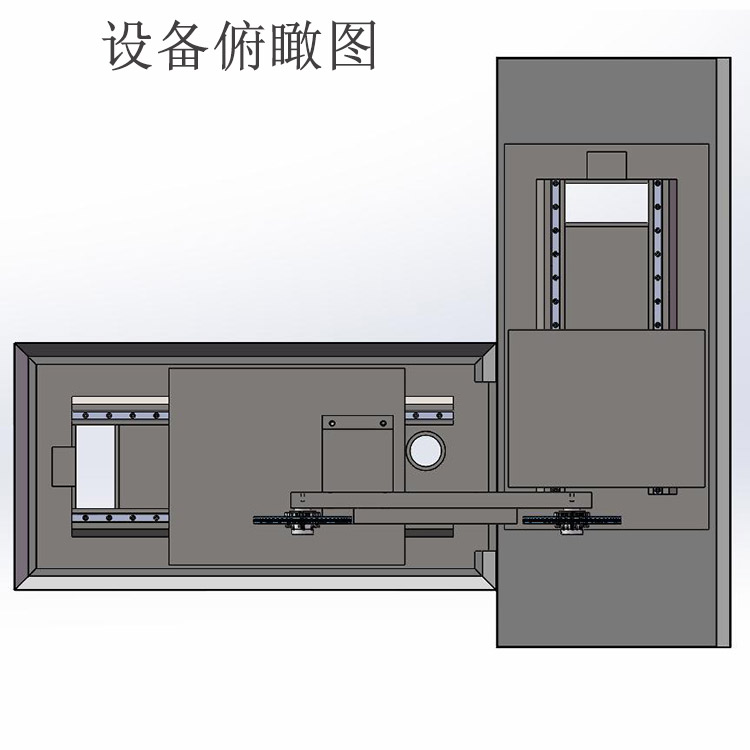

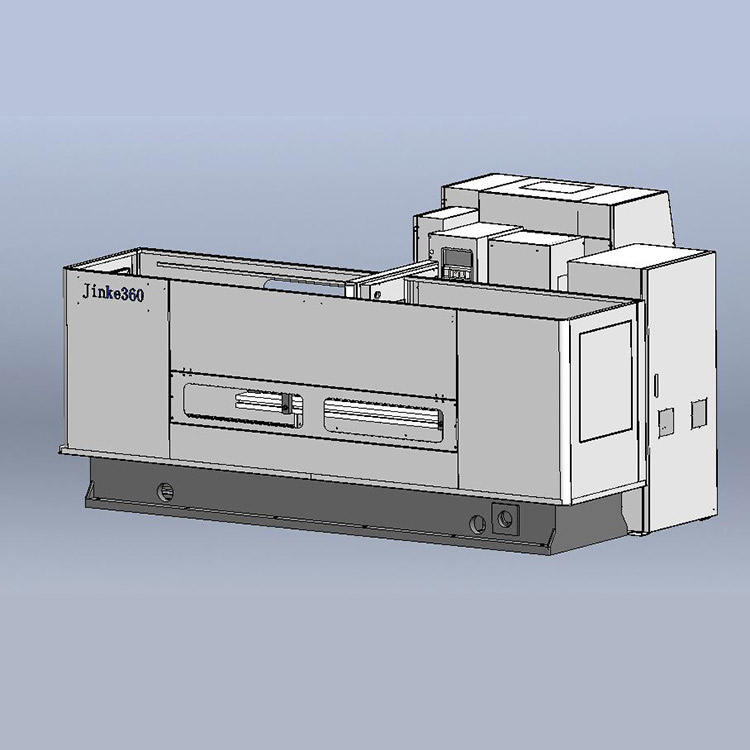

十、產品結構

L形設計結構，走線機構和工作臺機構干濕分離設計，進一步提高機器的防護等級，提高了軸承、滾珠絲桿、直線導軌和電氣的使用壽命。切割線豎向切割，更有利于切削粉末排泄，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有冷卻系統），可噴霧切割（霧化冷卻系統）?？蛻艨筛鶕?jù)自己的材料切割方式選購。
