1、 產品概述：

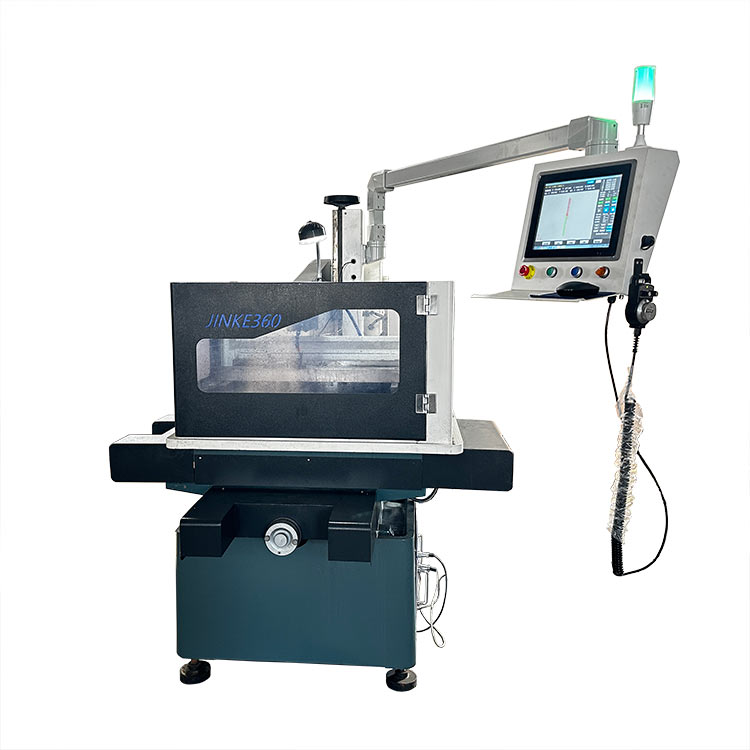

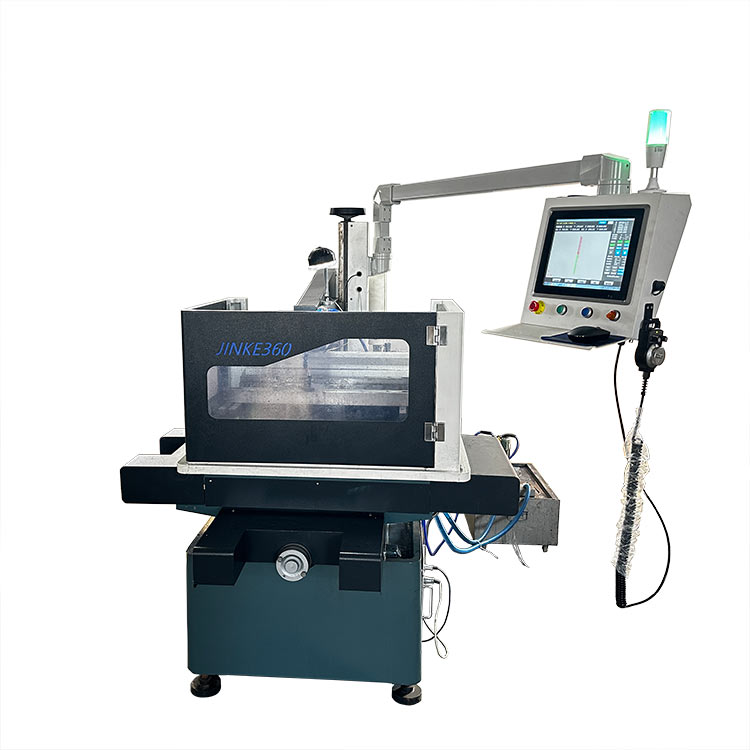

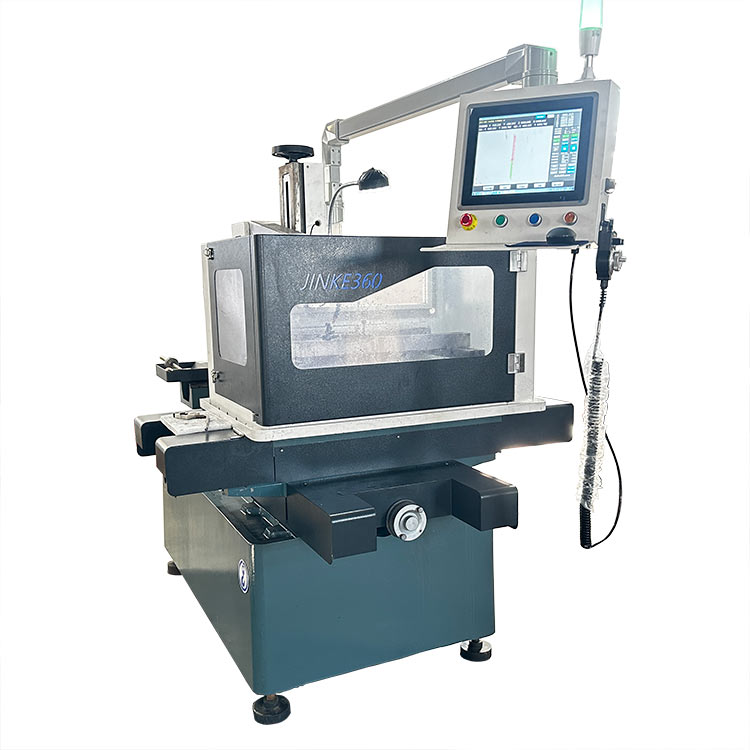

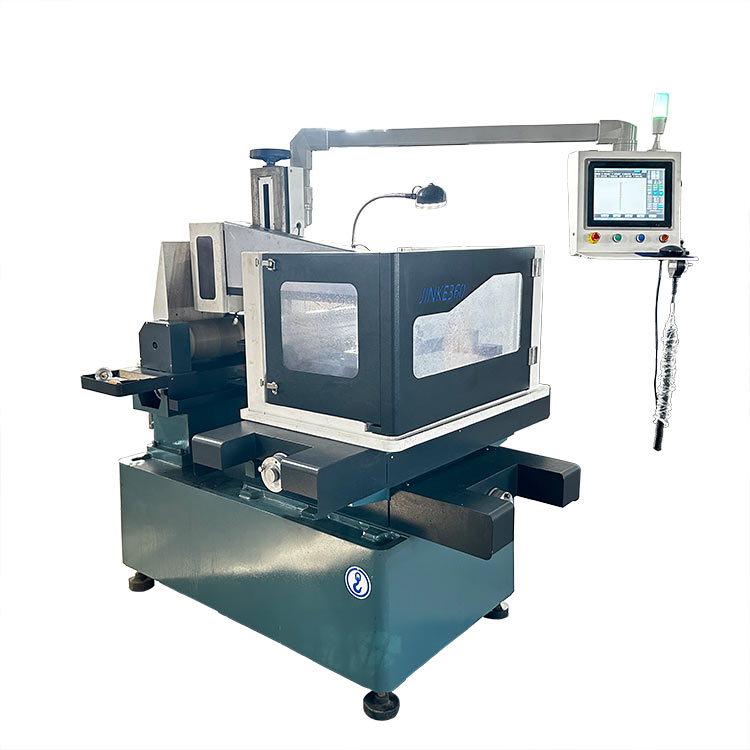

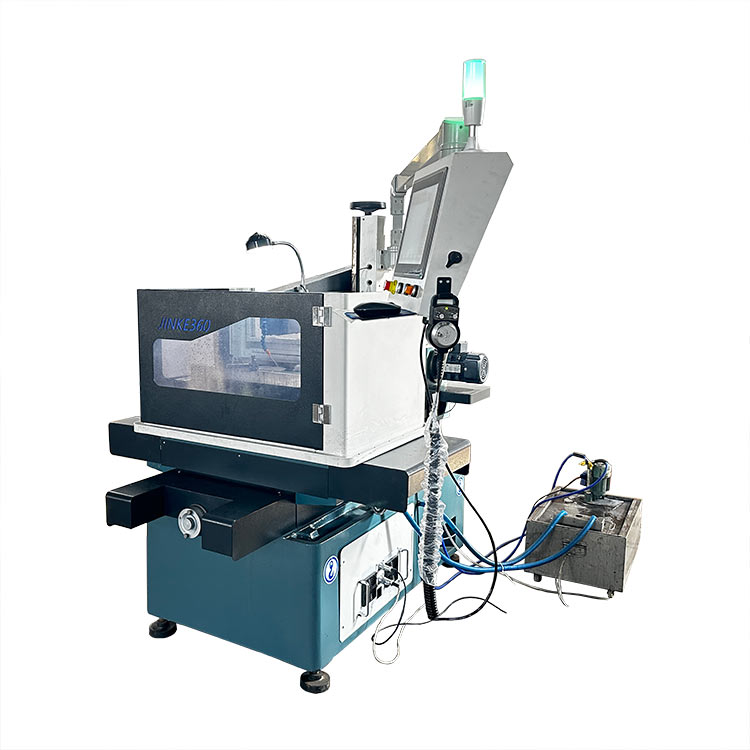

多功能金剛石線切割機GKCX35是一款單線往復循環走絲線切割機，廣泛用于各類脆性材料切形和切片加工，能切割的材料硬度范圍大。是我公司對比2009年以來的多個成熟機型中，優選的一款立式C型結構，再融合以往成熟機型的特點，配備我公司專業開發控制系統，設計的一款升級型智能機床，該款機床從操作性和穩定性都進行了很大提升。

本機床具有低速上絲、高速切割、震動小、操作簡單易學、加工件切縫小、不易崩裂、不易爆炸、損耗小、成品率高、加工精度高，全封閉環保罩殼等特點。

人機接近度好，易操作。利用金剛石線的柔性特點，可控制切割力道，加工時震動小，對脆性材料的損傷小、不易崩裂，特別適合切價值高的脆性材料。

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷 XY 托板電機使能后再手動搖動托板移動造成的誤差。（因為電機在關閉使能時，電機保持扭矩變?yōu)?0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）

2、機床特點：

1）、設備采用C形結構，豎向切割，既可切片，亦可切形。

2）、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3）、拖板由精密滾珠絲桿傳動，提高了機床的精度。

4）、全封閉環保型防水罩殼，保證工作時場地的清潔。

5）、獨特合理的漲絲機構，更加提高了機床的切割效率。

6）、機床電柜合二為一，減少了對場地的占地。

3、工作原理

本機床是單絲筒單線切割機，它是由一根附著有金剛石顆粒或微粉的鋼絲線，由電機帶動，從線筒出發，經過導線輪，再通過加工區與工件產生磨削，再經過導線輪回到線筒，往復循環運動，達到切割加工的目的。加工方式為機械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于線性的柔性，可控制切割力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

另外可根據材料的具體需要，定制更適合客戶需求的專用切割系統。數控系統每年會不間斷升級，切割系統集成了切形切片兩種模式，高精度切形，高速切片。

4、適用范圍

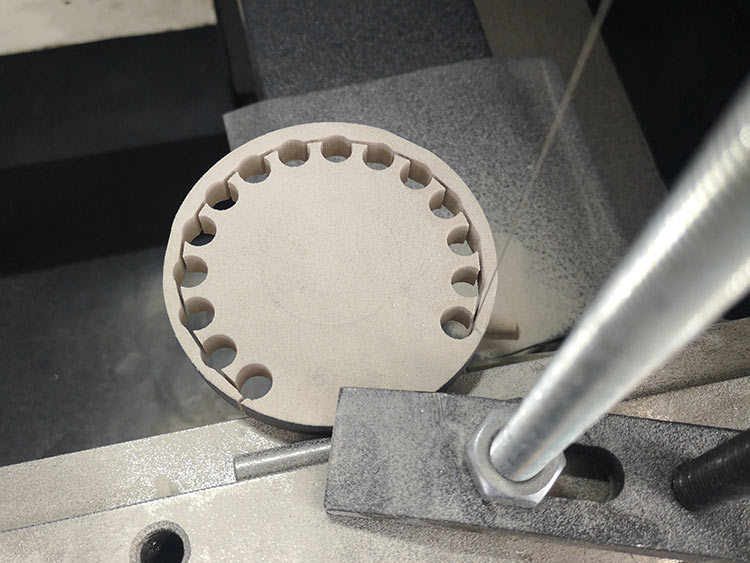

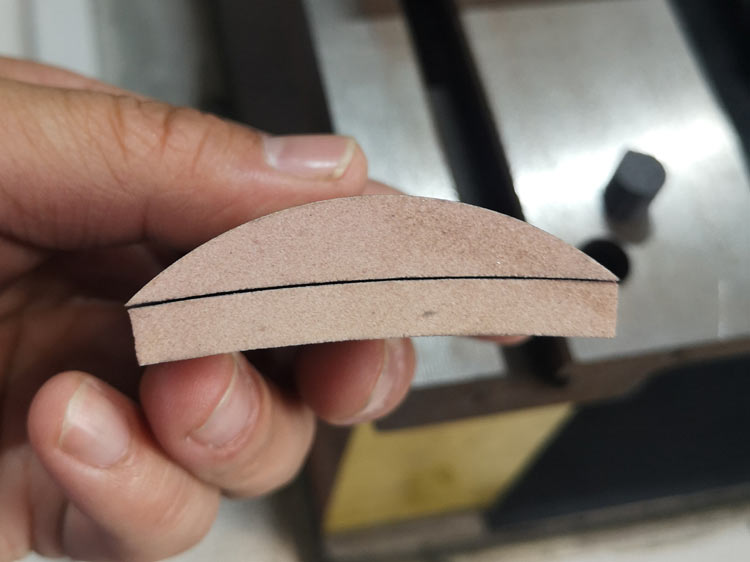

各種導電、半導電和不導電的脆性材料，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石寶石等等，理論上講，只要硬度小于金剛石（莫氏硬度十）的材料均可使用本款金剛石線切割機加工。

5、產品結構

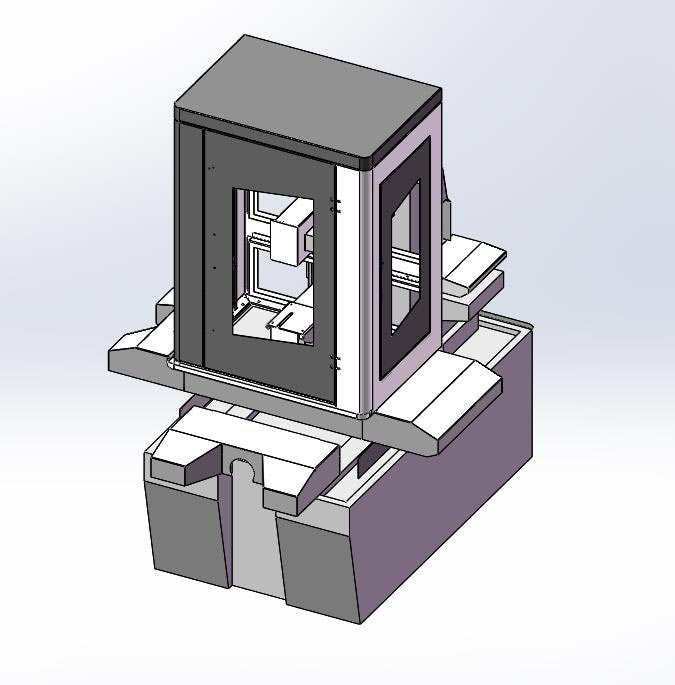

采用單輥筒往復線C形結構，切割線豎向切割，更有利于切削粉末排泄，針對不同材料，可干切（配備吸塵集塵器），可加冷卻液切割（有水冷卻系統），可噴霧切割（霧化冷卻系統）?？蛻艨筛鶕?jù)自己的材料切割方式選購。

針對切片功能，我們可根據客戶需求配備旋轉工作臺，旋轉切割切片。經多年的有效測試，旋轉切割保證了切割速度和金剛石線的使用壽命。原因在于：旋轉切割時，金剛石切割線和材料接觸面減少為點線接觸，相比直切的線線接觸，旋轉切割點線的接觸方式，有效提高了金剛石線的切削力從而提高了切割速度，并且有效提高了切割過程金剛線的散熱速度（散熱的速度加快，避免金剛石線因高熱被延展拉長，提高了金剛線的使用壽命）。
