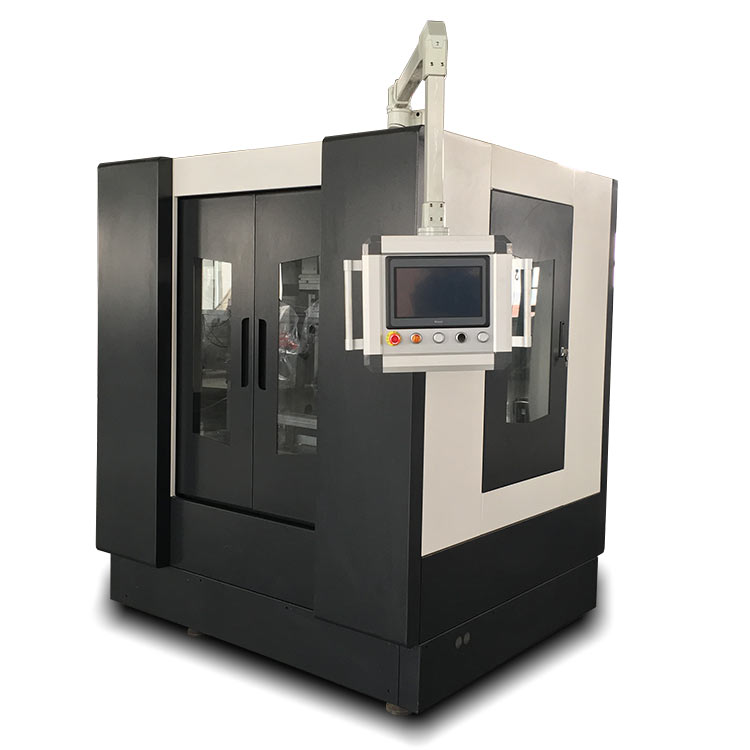

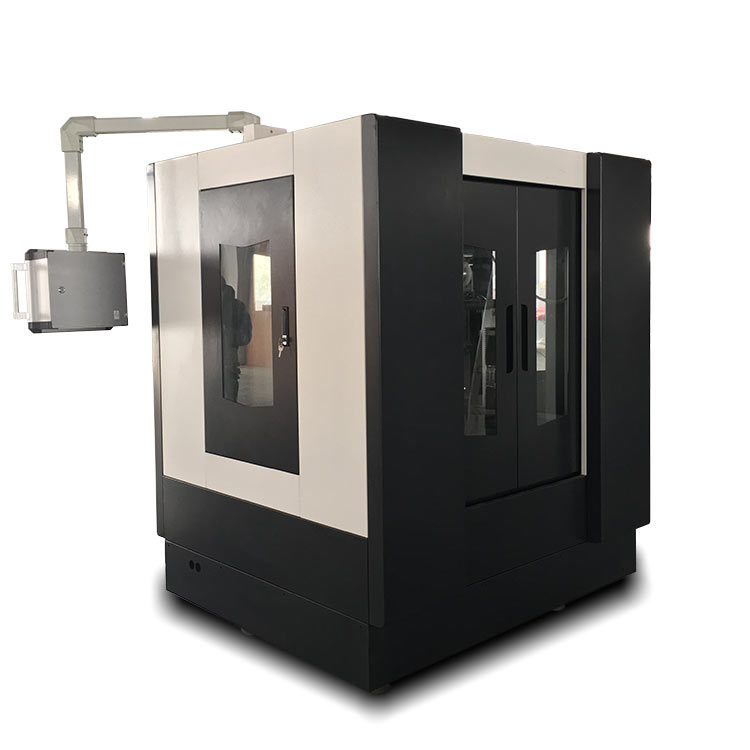

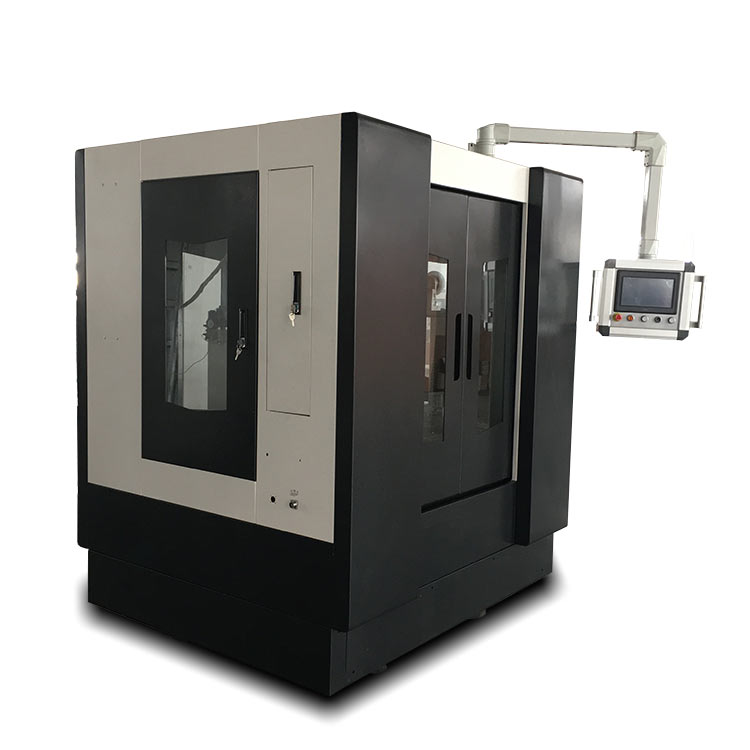

JINKE_GKH3030P1型臥式金剛石砂線切割機切片機

產品名稱：臥式單線金剛石線切割機，又稱金剛砂線切割機、金剛石線鋸機、金剛石線切片機、砂線切割機等。本機是針對脆性材料切片的設備，切割尺寸長*寬*高=300mm*300mm*300mm.

主機介紹

GKH型單線臥式金剛石線切割機主要用于脆硬性材料切片，如石英、單晶硅、碳化硅等。對于較脆的材料，落料更安全。

該產品是我公司自主研發的小龍門結構，采用高精度傳感器配合優異的控制器實現高速閉環控制。該機床設計為小龍門結構，采用傳統鑄件，克服了四立柱差動結構金剛石線切割機床不穩定、精度差的缺點，人機接近度好，易操作。利用金剛石線的柔性特點，可控制力道，加工時震動小，對脆性材料的損傷小不易崩裂，特別適合切價值高的脆性材料。

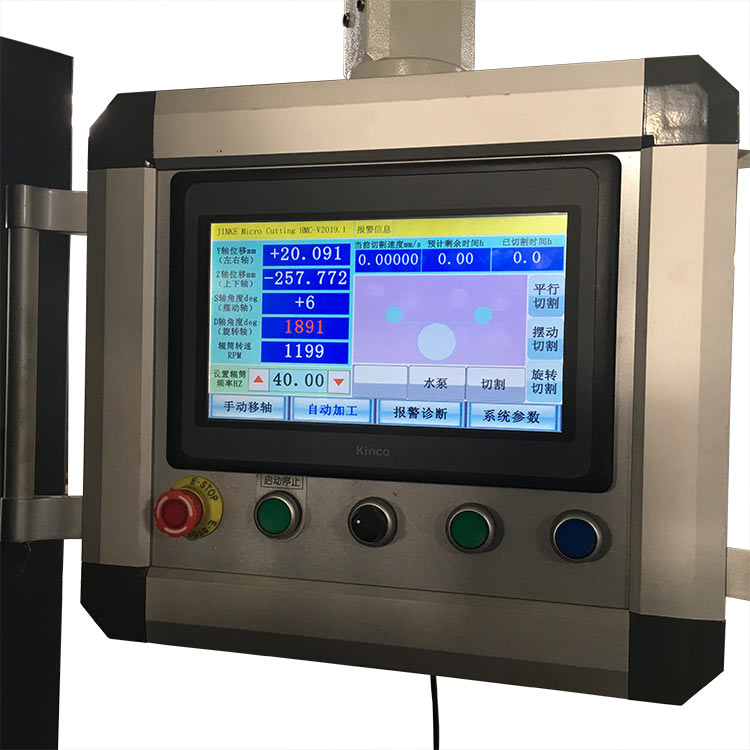

該設備人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因?yàn)殡姍C(jī)在關閉使能時，電機保持扭矩變?yōu)?span style="font-size: 16px; font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）。

機床特點

1、設備采用臥式結構，切割更安全。

2、本設備床身主體部件采用傳統鑄鐵澆鑄，與鋼結構相比增加了機床的穩定性。

3、拖板由精密滾珠絲桿傳動，提高了機床的精度。

4、環保型防水罩殼，保證工作時場地的清潔。

5、獨特合理的漲絲機構，更加提高了機床的切割效率。

6、機床電柜合二為一，減少了對場地的占地。

控制系統特點

本公司軟件開發人員根據不同非導電材料的特性，開發的切割專用系統，機床電氣采用質量高的配件，控制系統采用工業電腦，系統增加了故障自動診斷功能，使操作更加簡單。機床故障率更低，切割效率更快。

產品結構

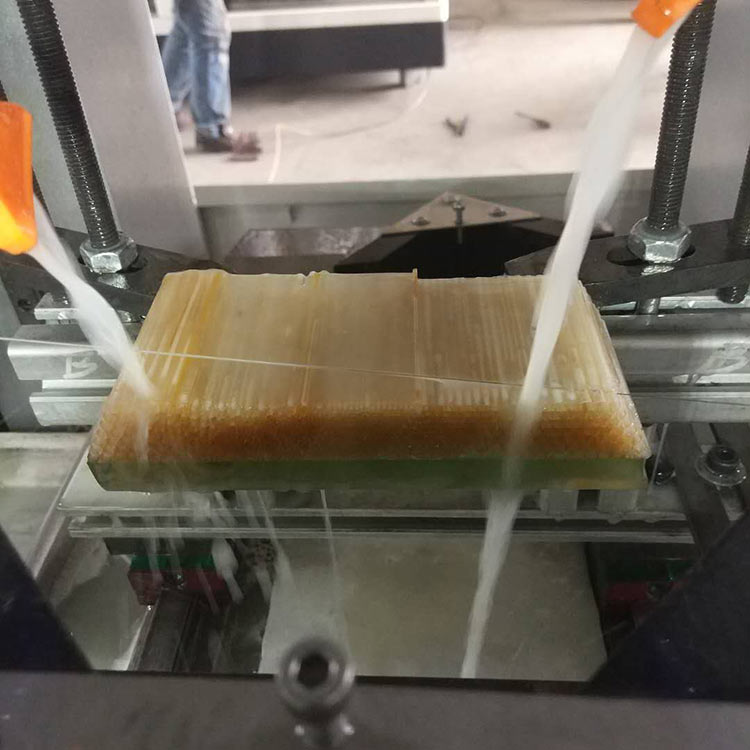

本款機床切割線具有搖擺功能，加工時工件不動，金剛石線擺動，保證了切割線和材料接觸面為點線接觸，相比線線接觸，有效提高了切割速度，有效降低了切割過程金剛線的散熱（散熱有效降低金剛石線的拉伸，提高了金剛線的使用壽命）。用戶可選擇增加旋轉臺，增加旋轉切割工藝，邊切邊磨，以切帶磨的方式提高切片質量和切割速度，安全、高效。

X軸移動分龍門架移動結構和X軸工作臺移動結構。
