泰州今科環形金剛石線切割機已升級 ：線速提升至53m/s 、進給提速至10mm/秒

“GK0X8060”型號意思：字母“G”表示金剛石線切割機，字母“K”表示數控，字母“O”表示環形線結構，字母“X”表示主要功能可以切形狀，數字“8060”表示切割有效長度80cm有效寬度60cm，支持CAD圖紙導入。

機床的性能、主要用途和適用范圍

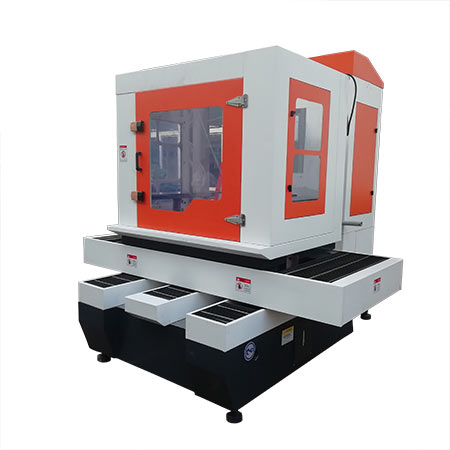

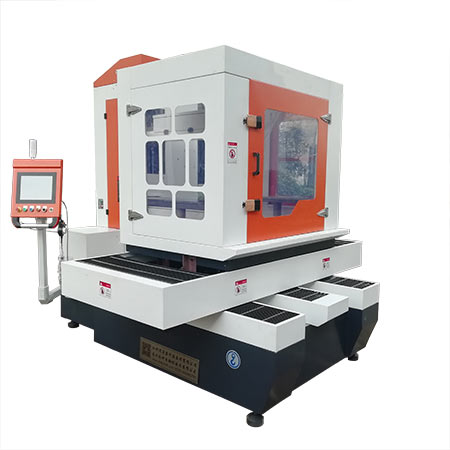

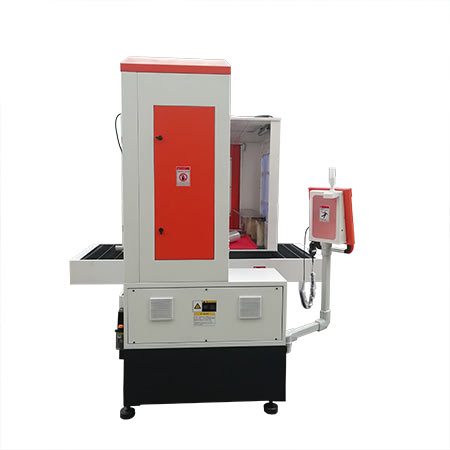

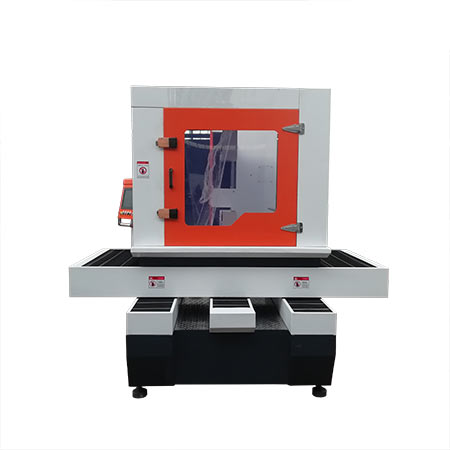

環形金剛石砂線切割機GKOX8060，加工范圍800×600mm，厚度600mm，立式單線切割機。本機床使用金剛石線做單向循環走絲運動，屬于物理加工方式。

本款環形金剛石線切割機使用特殊的金剛石線做單向循環運動，加工時無需停頓換向，切割速度是往復走絲結構的金剛石線切割機的3倍以上，是弓架結構金剛石線切割機切割速度的6倍以上。相同加工速度情況下，環形線單向循環切割表面質量優于往復走絲結構金剛石線切割機。機床主體部件均采用傳統鑄件，經人工時效處理，人工鏟刮修整，確保機床長期不變形。機械部分采用半自動加油泵，導軌采用精密導軌，精密滾珠絲杠，主要部分采用進口精密軸承。數控系統配有今科智能金剛石線切割數控控制系統，PLC觸摸屏操作，全封閉外殼護罩，本機具有切割速度快、切面表面質量好、環保、操作更簡單等特點。

本款環形金剛石線切割機主要用于脆性材料切形狀、開料、切片，本機的主要作用是切形狀，加工工藝為直切工藝。

廣泛用于各類導電、半導電和不導電的脆性材料的切割加工，如石墨、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材料、稀土材料、光學材料、自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻璃、翡翠玉石瑪瑙等等，只要硬度小于莫氏硬度7.2的脆性材料均在切割加工范圍內。

機床的特點：

1、C型設計

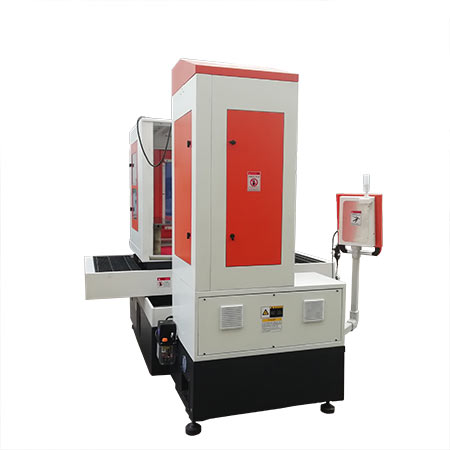

本款金剛石線切割機優選采用C型懸臂式結構，立式切割機床，可切形狀可切片，兩用。

2、加厚床身

床身與主體部件均采用傳統鑄件澆鑄，經人工時效處理，人工鏟刮修整，確保機床的剛性和精度的長期穩定。床身加厚處理，精度保持更有保障。

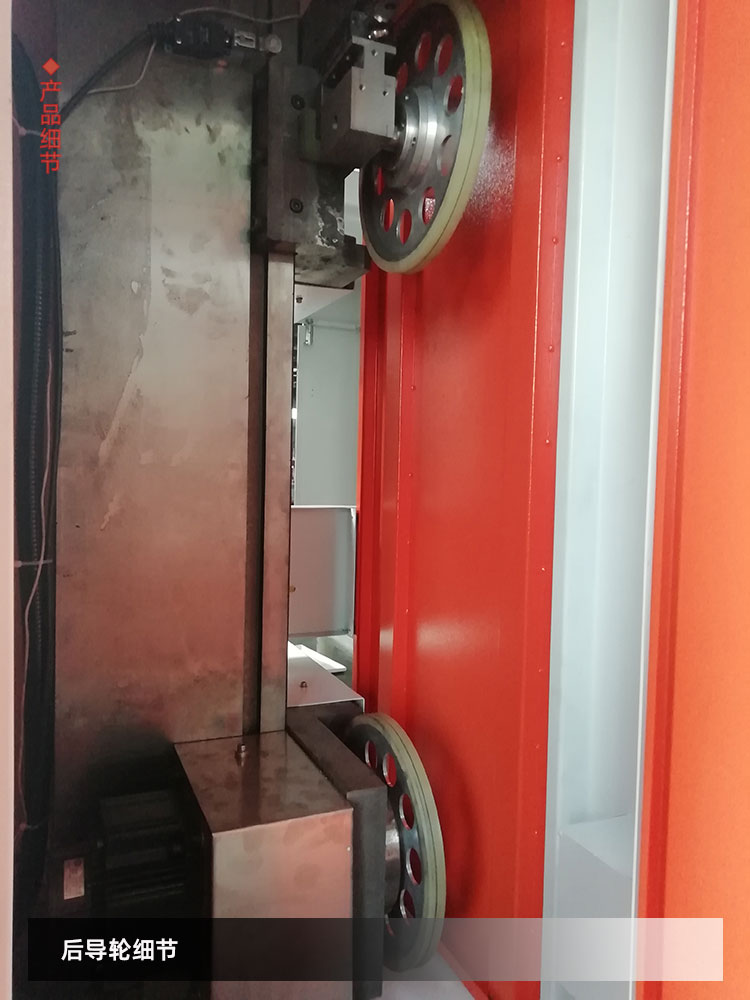

3、加大導線輪

鋁制大導線輪主體鏤空設計。減輕導輪重量使運轉靈活，加大導線輪使金剛石線運行更接近一個圓形，延長金剛石線的使用壽命。

4、安全護罩設計

    金剛石線運行路線除必須工作加工區必須裸露在外，其他地方都做了安全護罩設計，防止加工過程中出現突然跳絲、斷線等意外情況發生導致傷人事故。

5、能耗低

本機床總功率不到2KW,消耗功率在1.8KW以內。

6、切割速度快

金剛石線環形單向循環運動，切割速度快。以切的形式代替磨，切割質量好。

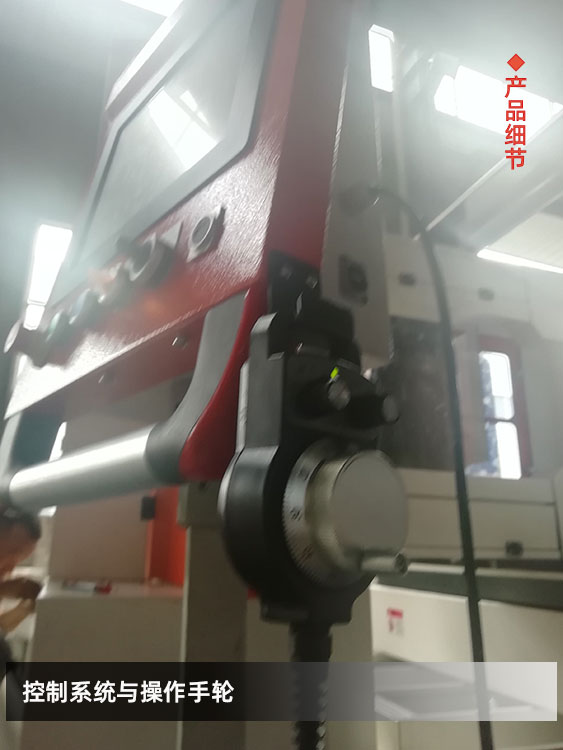

7、更智能、易操作

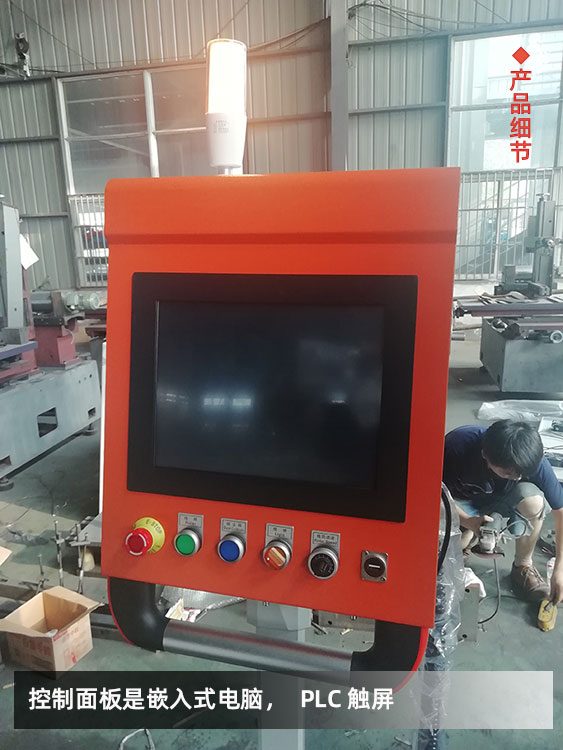

自主開發的專用切割系統，PLC顯示屏智能操作，操作更簡單、方便。

8、一體化設計

機床電柜一體化設計，節省占地面積。

9、紅外線激光校正儀：

快速校對工件的擺放位置，方便對刀，減少損耗。

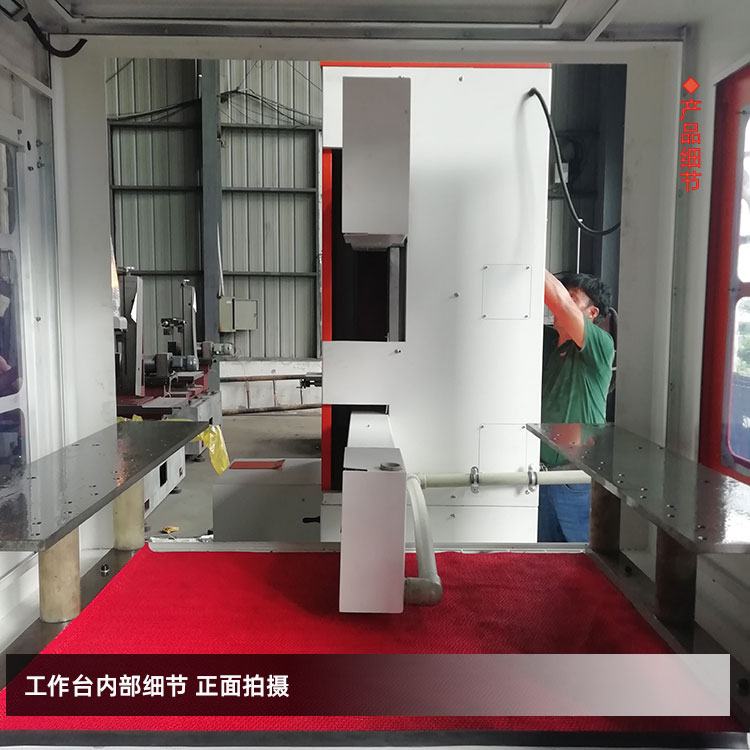

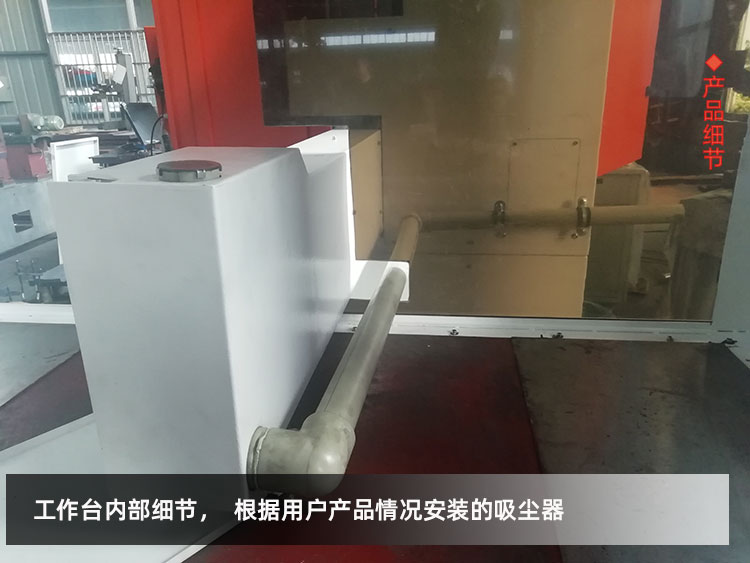

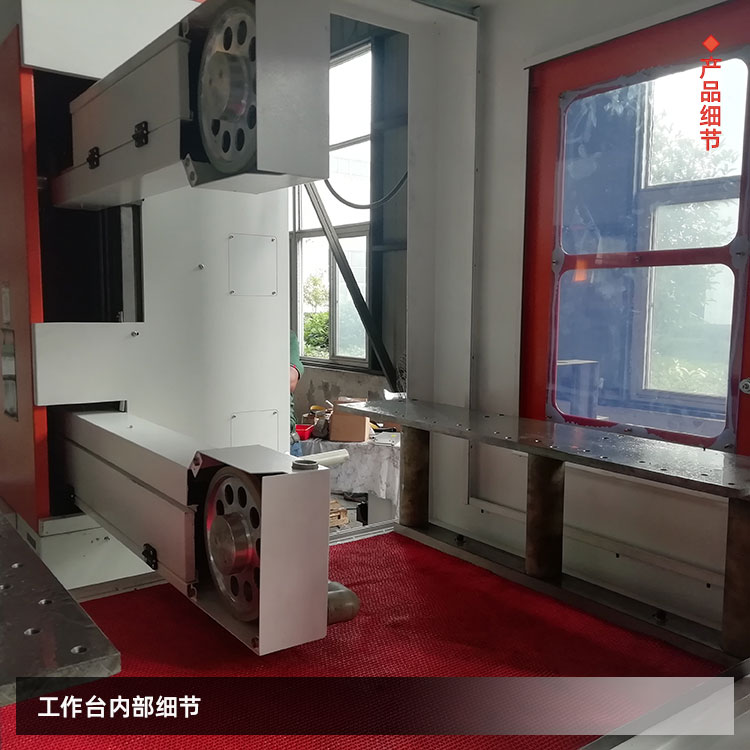

細節展示
