本方案針對研磨輪切片和平面異形切割
客戶需求
1、切割的主要產品尺寸及切割方式
產品規格 | 外徑mm | 內徑mm | 長度mm | 切割方式1 | 切割方式2 | 其他 |
16寸研磨輪 | 406 | 254 | 430 | 切片 | 環切 | |
12寸研磨輪 | 305 | 127 | 430 | 切片 | 環切 | |
10寸研磨輪 | 254 | 127 | 430 | 切片 | 環切 | |
8寸研磨輪 | 203 | 76.2 | 430 | 切片 | 環切 | |
6寸研磨輪 | 150 | 25.4 | 430 | 切片 | 環切 | |
5寸研磨輪 | 120 | 45 | 1050 | 切片 | \ |
2、設備要求
（1）、適用但不限于以上尺寸的產品切割；
（2）、所配用的金剛石切割絲使用壽命連續切割狀態≥20小時(目標值：涉及配件切割絲選型)；
（3）、切片端面平整、無灼燒痕、崩邊，含自動支撐下料模塊.
（4）、含人機界面，設置切割尺寸后可自動完成切割.
（5）、工作區域封閉式，含觀察窗、安全門，預留除塵吸風口.

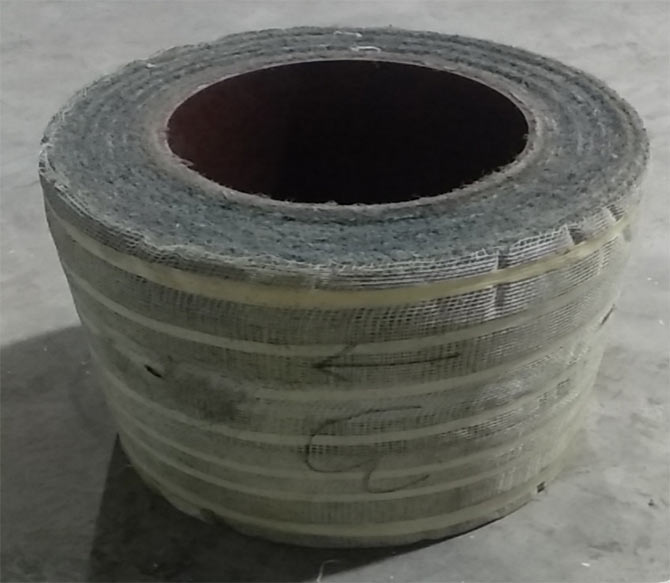

3、材料外形
切割方案
1、主機介紹
GKXO4550研磨輪金剛線切片切形機，用于6-16寸研磨砂輪切片和平面異形切割。高速切片，高精度切形。該類設備的特點是：第一、金剛線速度快，主軸速度高，主軸慣量大。為了保證切割速度和精度，切割時金剛線的線速度在30m/s-50m/s，主動輪速度在2000-4000PRM范圍內。因此，要在大慣量下兼顧主軸轉速；第二、金剛線長期運行必須保證線在一個平面，否則高速運轉下，金剛線晃動，大大降低金剛線使用壽命和產品加工質量。因此為了保證切割機器長期穩定運行不變形和吸收振動，我公司采用高標號低磷、低硫鑄鐵原料，床身、工作臺、線架、立柱、主軸電機座等均進行二次人工時效及自然時效處理，大大降低了機器變形系數，使其結構穩定、整機精度保持性非常好。XY軸采用精密滾珠絲桿，長期使用，保證了切割精度和切割平面度。
金剛線切割系統，結合我公司長期的工藝積累和客戶的反饋，我公司自主開發的Jinke Cut v2020控制系統，簡介易懂，針對高速切片，客戶可在不到半小時內完全掌握操作，針對平面異形切割，既可以在機器人機界面上繪制切割圖，又可以導入CAD生成的圖紙。另外，因為控制系統是我公司自主開發，我們可以針對不同客戶量身定制，例如增加第三軸旋轉軸，增加自動送料軸，增加自動接料臺等等，也可以根據客戶的工藝需求，定制專屬的切割工藝。
針對5-16寸研磨砂輪切割，客戶只用于切片和環形切割，我們考慮到設備操控的簡易性，降低客戶人力成本的投入，我們推薦環形金剛線取芯機，既可以切片，又可以環切。即使不懂CAD繪圖的員工，對于切片，只需要切割長度和寬度，及切割數量等參數即可，對于環切，只需設置切割直徑等參數即可。
注意：如果客戶有后期有其他平面異形切割，需要繪制CAD圖紙，客戶需選用金剛線切形機。
客戶切割研磨輪的最大尺寸是406mm，厚度430mm，推薦客戶選用GKXO4550，該機型XY有效行程450*550mm，最大切割個尺寸430*450.可完成切片和環切。
切割速度，切割速度范圍6mm/Min-600mm/Min。根據研磨輪的試切割數據，研磨輪切割速度可在120mm/min比較合適，不是速度不可以再快，而是速度再快時，會增加研磨輪和金剛線之間摩擦產生的溫度會很高，會出現燒痕現象。切割速度隨切割厚度，應適當降低。
針對金剛線鈑金有開放式鈑金和封閉式環保鈑金，客戶可根據自己需求選擇。機器預留了吸塵接口，配以客戶自己的吸塵裝置或選用我們的吸塵器，大大降低了粉塵污染。
機器人機界面友好，用戶操作容易，控制系統增加電子手輪移軸，操作方便省力，同時也避免了傳統機器通過關斷XY托板電機使能后再手動搖動托板移動造成的誤差。（因為電機在關閉使能時，電機保持扭矩變?yōu)?span style="font-size: 16px; font-family: Calibri;">0，而再次打開電機使能后，電機扭矩恢復，在這個過程中，再有外力的情況下會造成微小的移位）。
2、夾具介紹
環切夾具

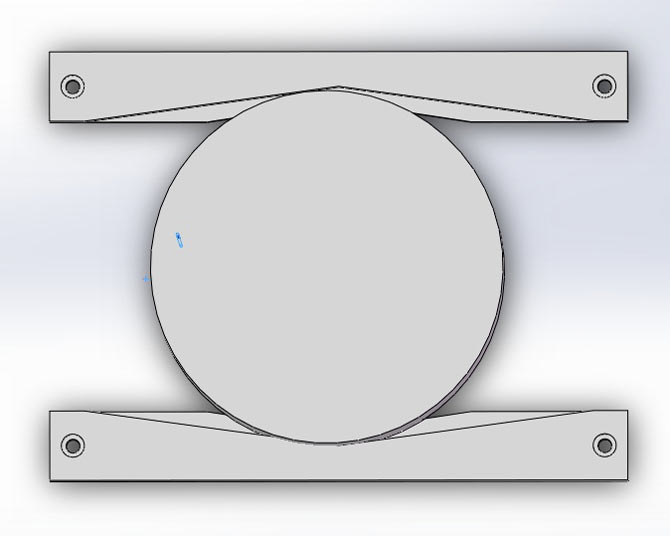

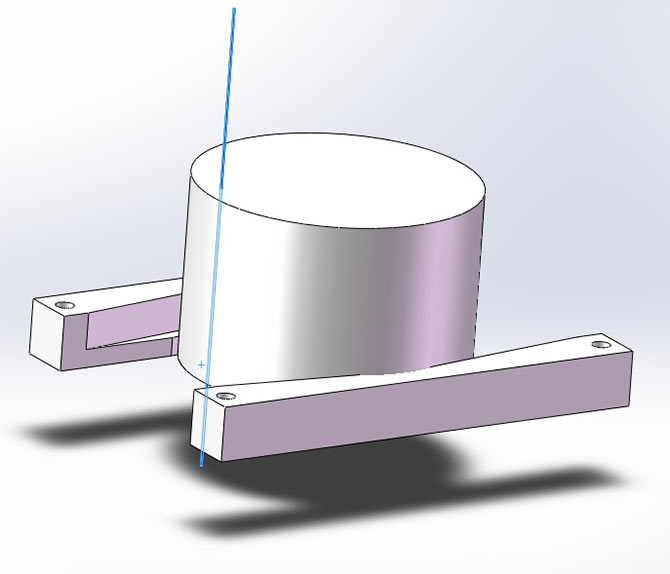

如下圖所示是環切夾具，因為研磨輪的形狀和尺寸，我們采用V形夾具，可以對不同直徑的圓進行定位夾持。再配以控制系統的定位功能，用戶可以快速準確裝夾。

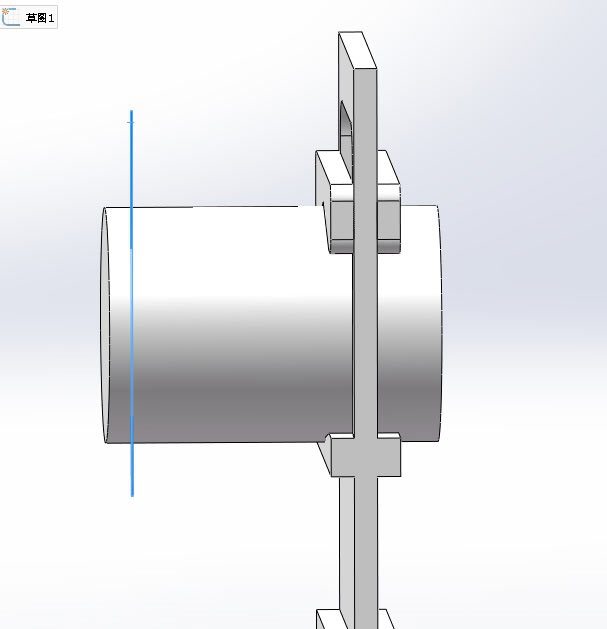

切片夾具

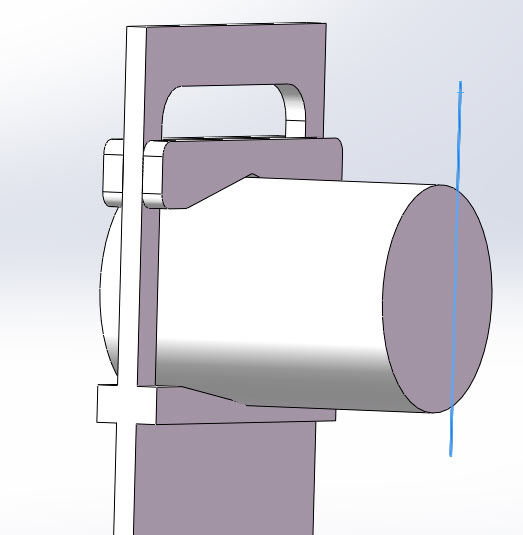

環切夾具同樣采用V形夾持，可以準確夾持不同半徑的研磨輪。
今科環形線切割機樣機切割圖

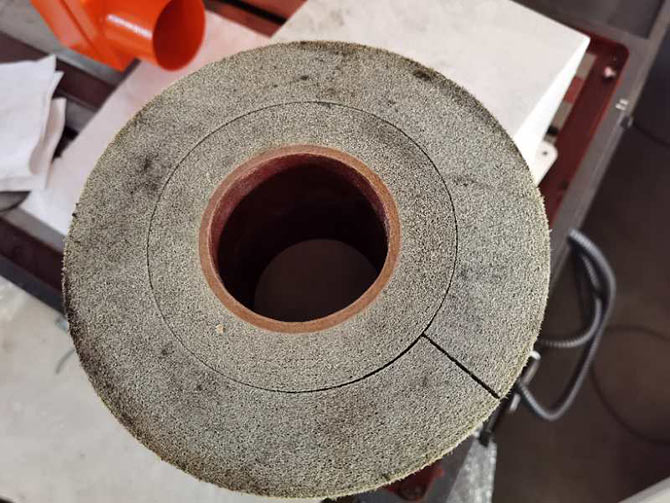

環切圖

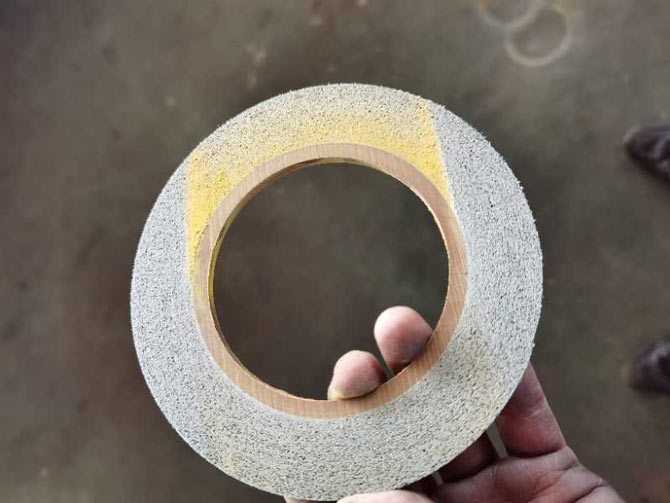

切片效果
